Wer Tippfehler findet, darf sie gern behalten. Ich schreibe generell OHNE elektronische Rechtschreibprüfung.
Diese Seite ist in ständiger Bearbeitung...
Bilder anklicken für Auflösung 640x480. Für höhere Auflösungen bitte den Links folgen.

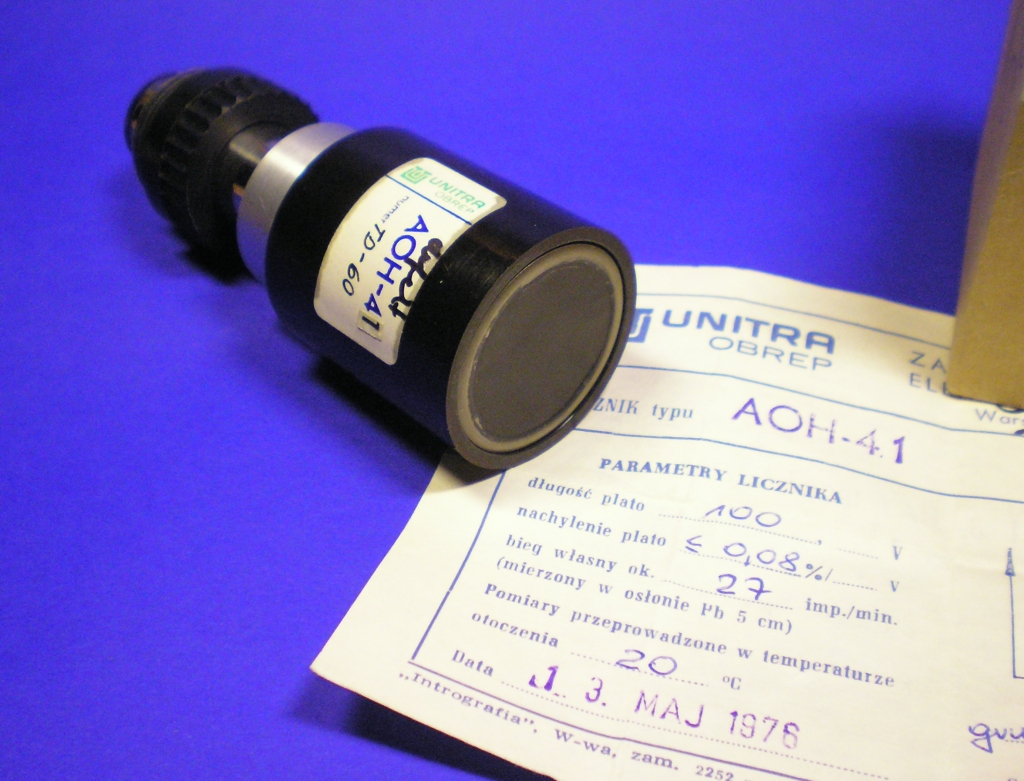

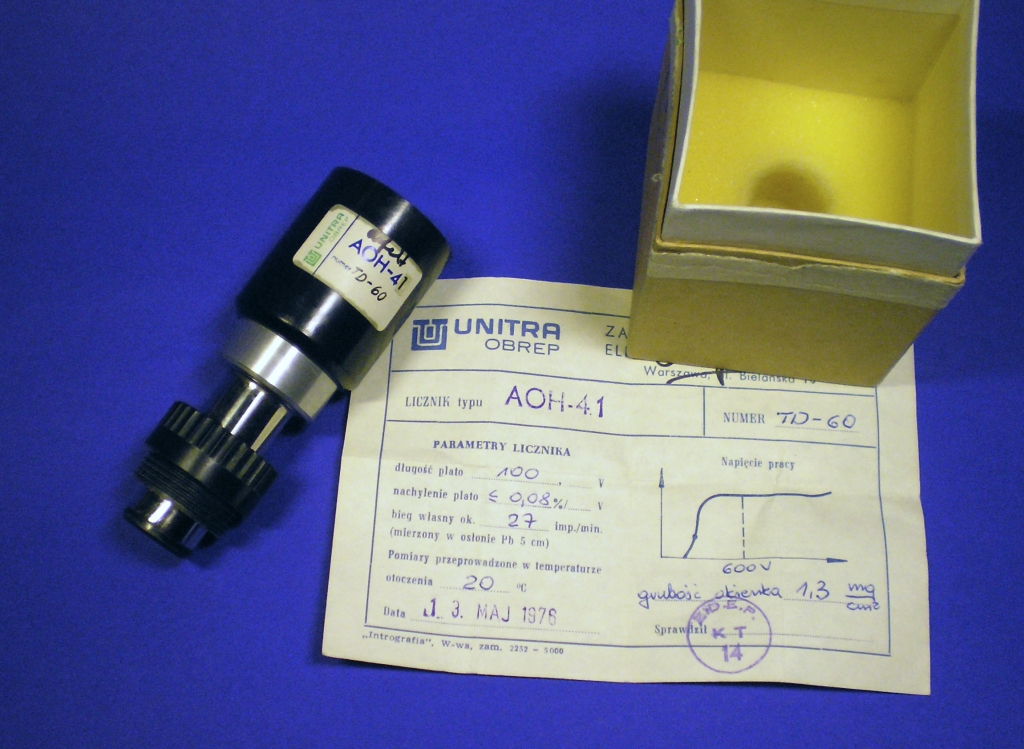

Ein Zählrohr von UNITRA, AOH-41. Länge über alles 104mm, Durchmesser am Strahlenfenster 39mm. Eine schwarze Folie am Strahlenfenster schirmt das Rohr gegen sichtbares Licht ab.
 1024x786 |
 |

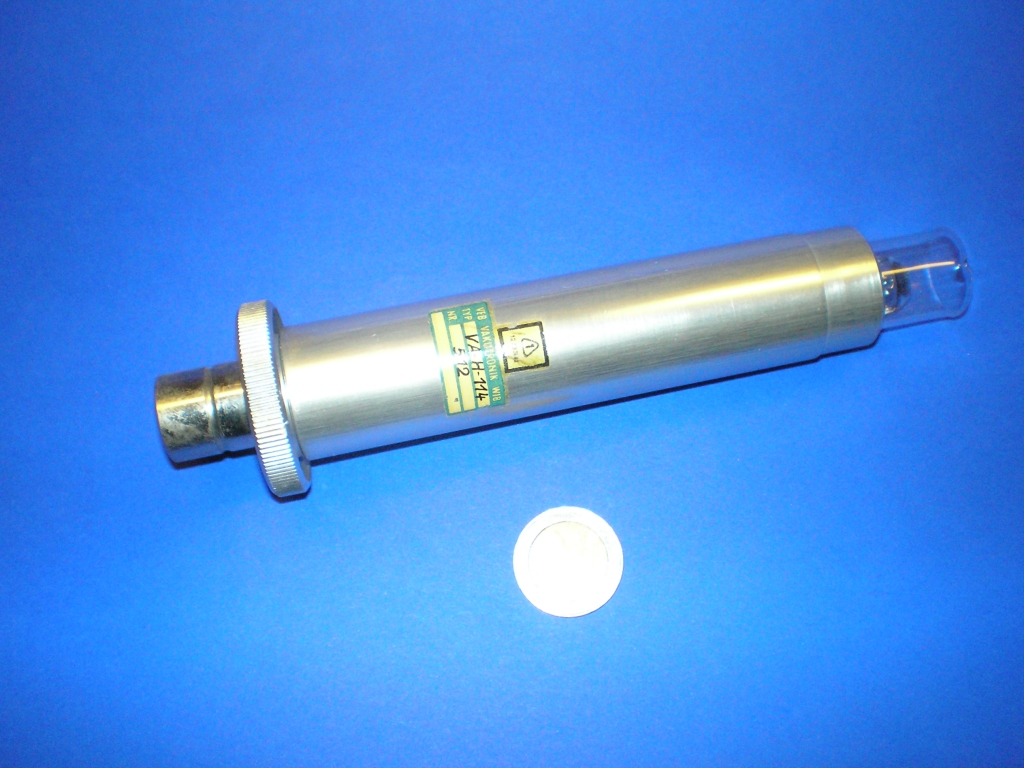

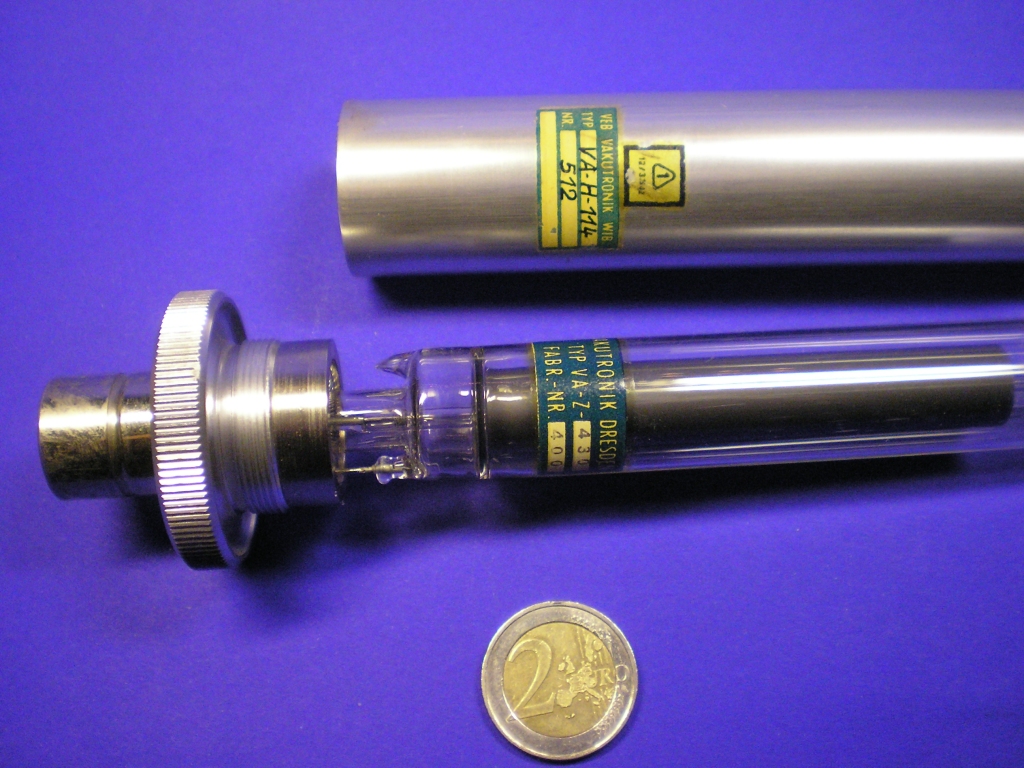

VA-H-114, ein Adapter zum Einstecken des Becherzählrohrs VA-Z-430. Dieser Sockel kann direkt oder über ein Adapterkabel an den Meßverstärker angeschlossen werden.
 |
 |

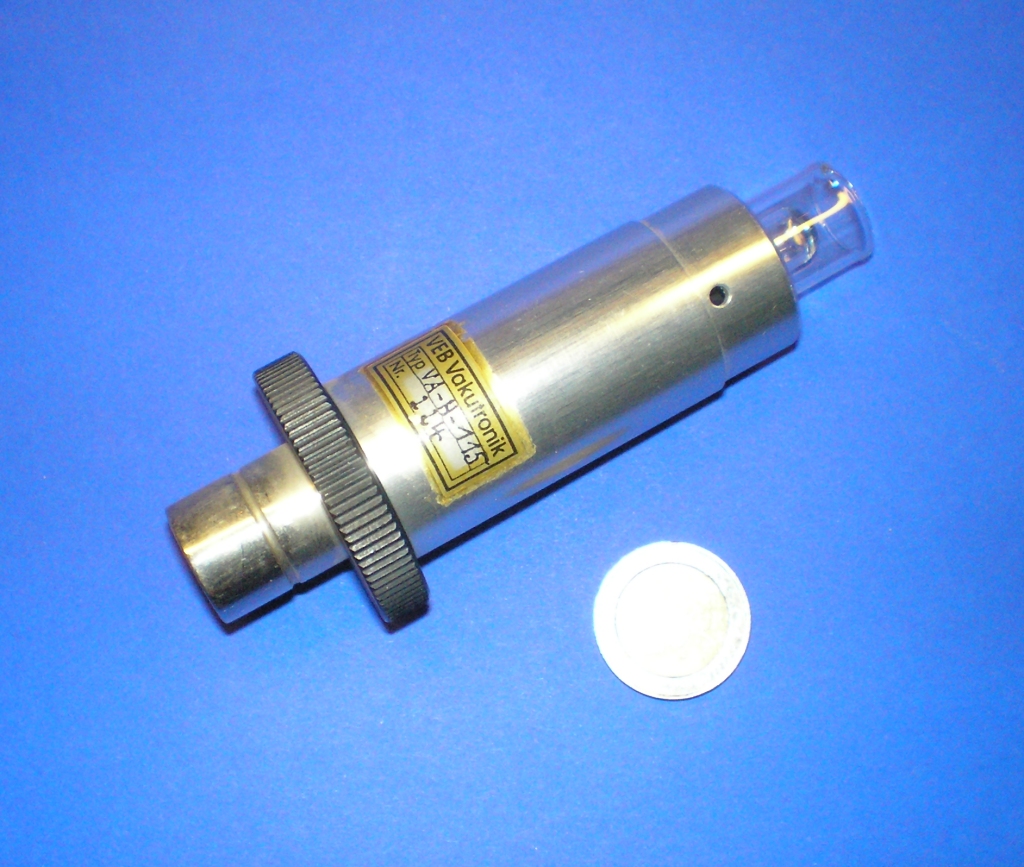

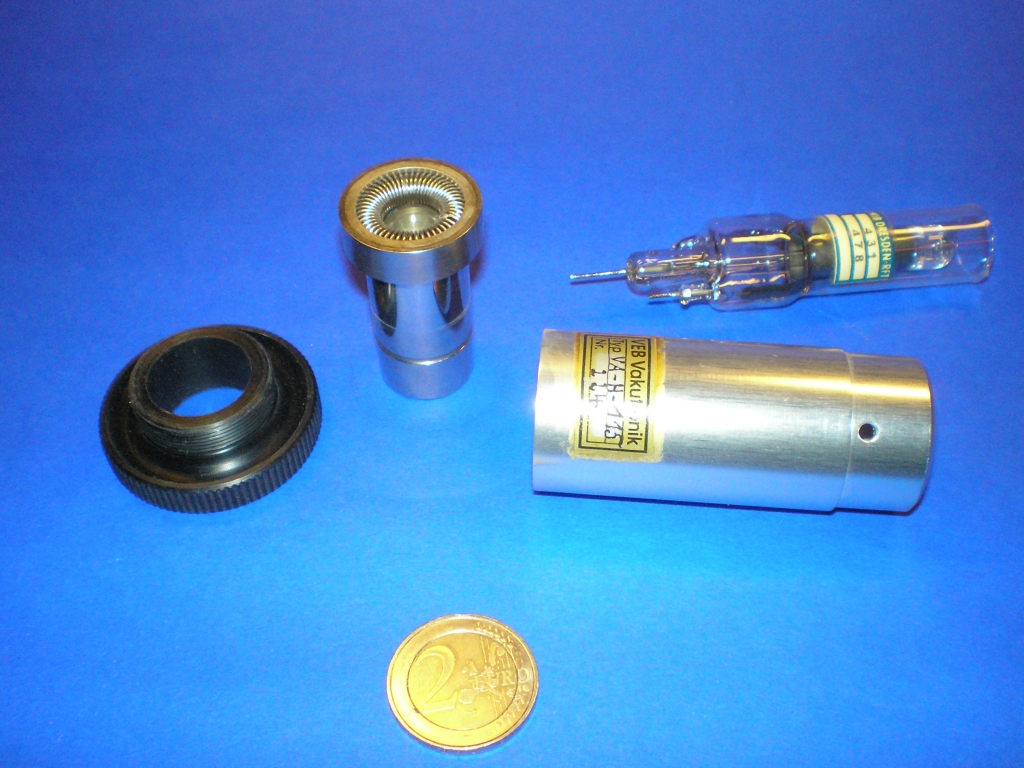

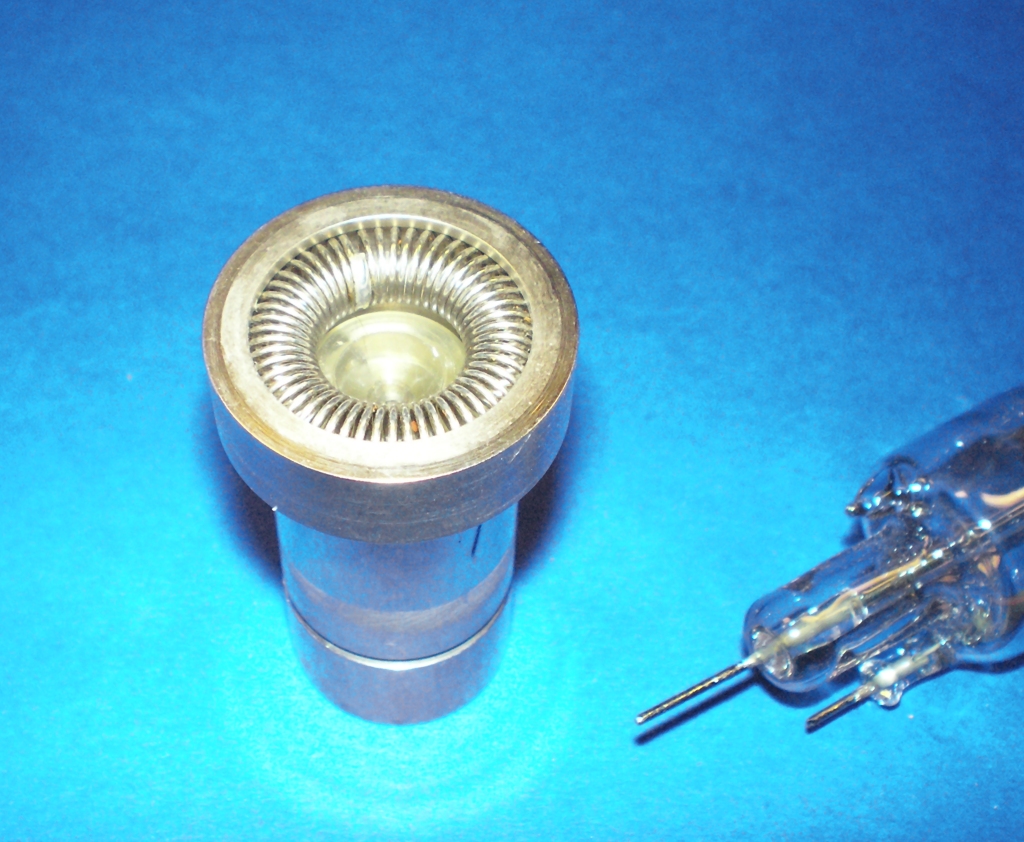

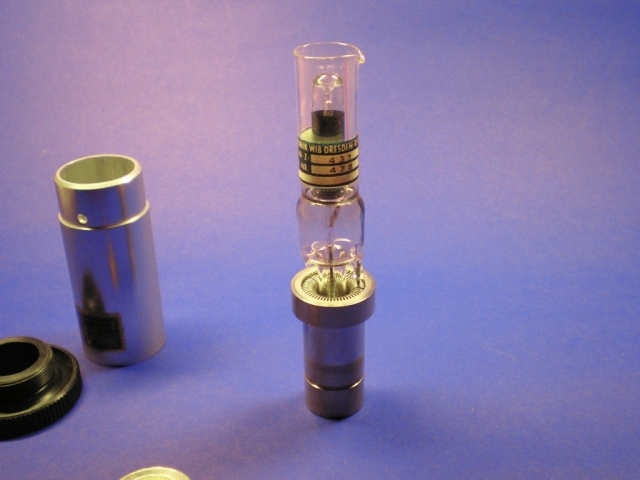

VA-H-115, ebenfalls ein Adapter zum Einstecken des Becherzählrohrs VA-Z-431. Der Kontakt wird durch Federn herhestellt - simpel aber effektiv.
 1024x768 315KB |
|

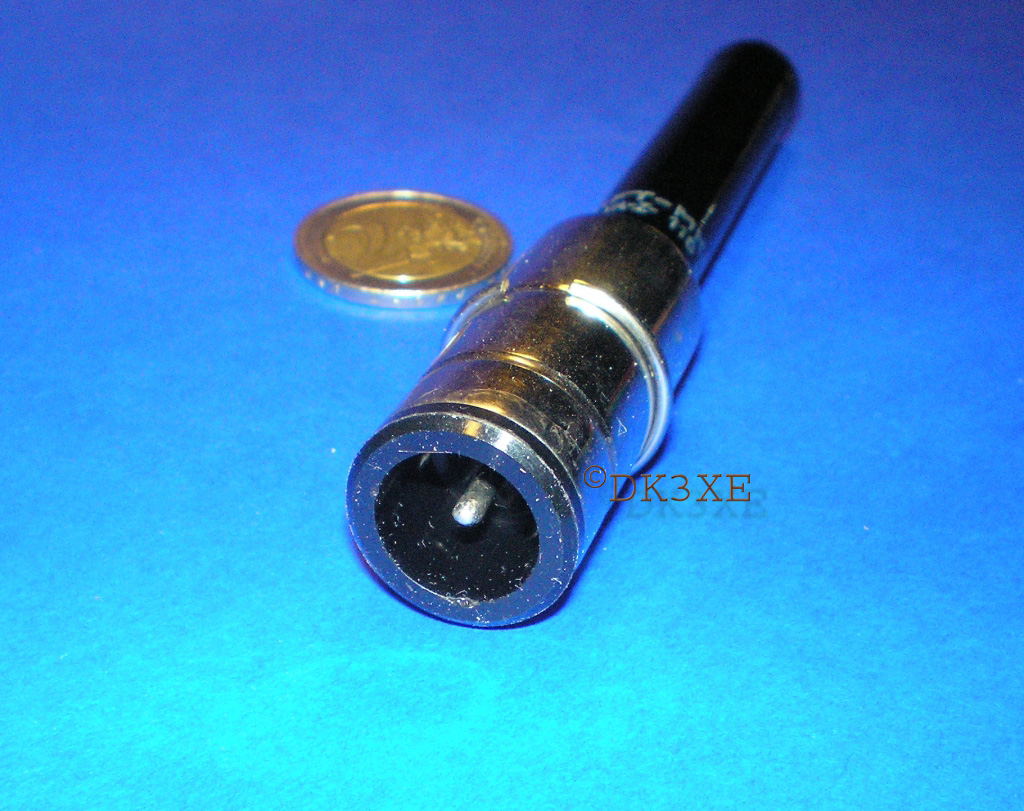

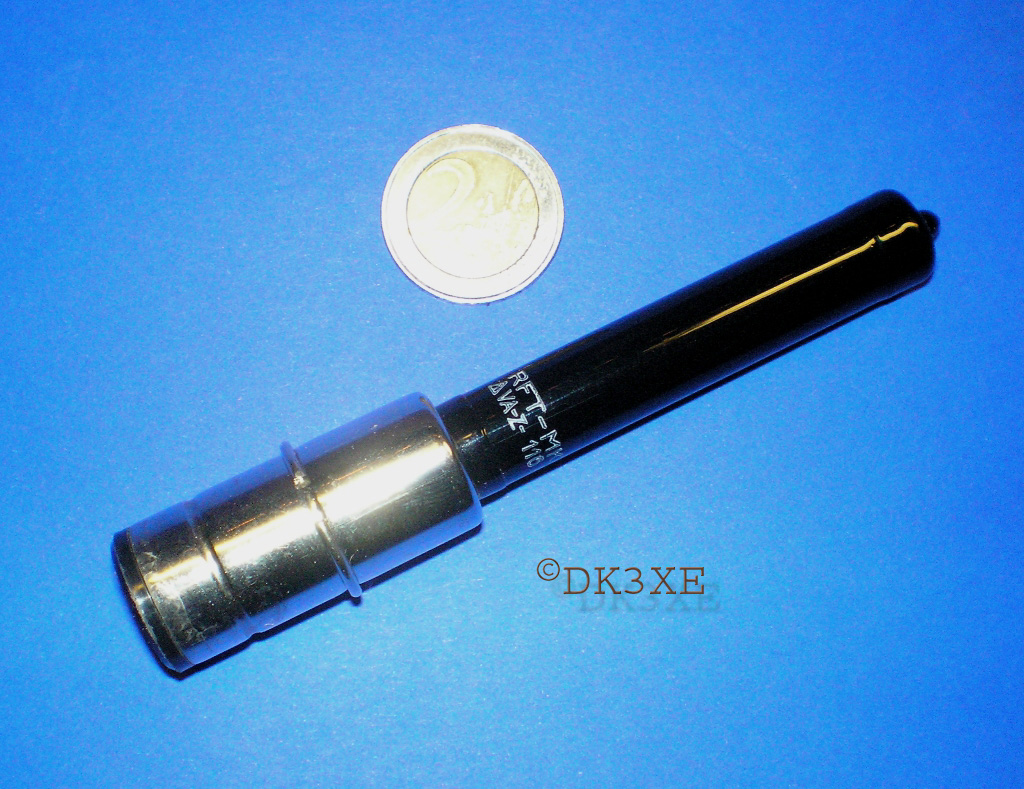

VA-Z-116, mein Lieblingszählrohr. Hiermit experimentiere ich gelegentlich, weil es schön handlich und trotzdem empfindlich genug ist. Ich betreibe es mit einer Hochspannung um 800 Volt herum. Ein Datenblatt habe ich dazu nicht.

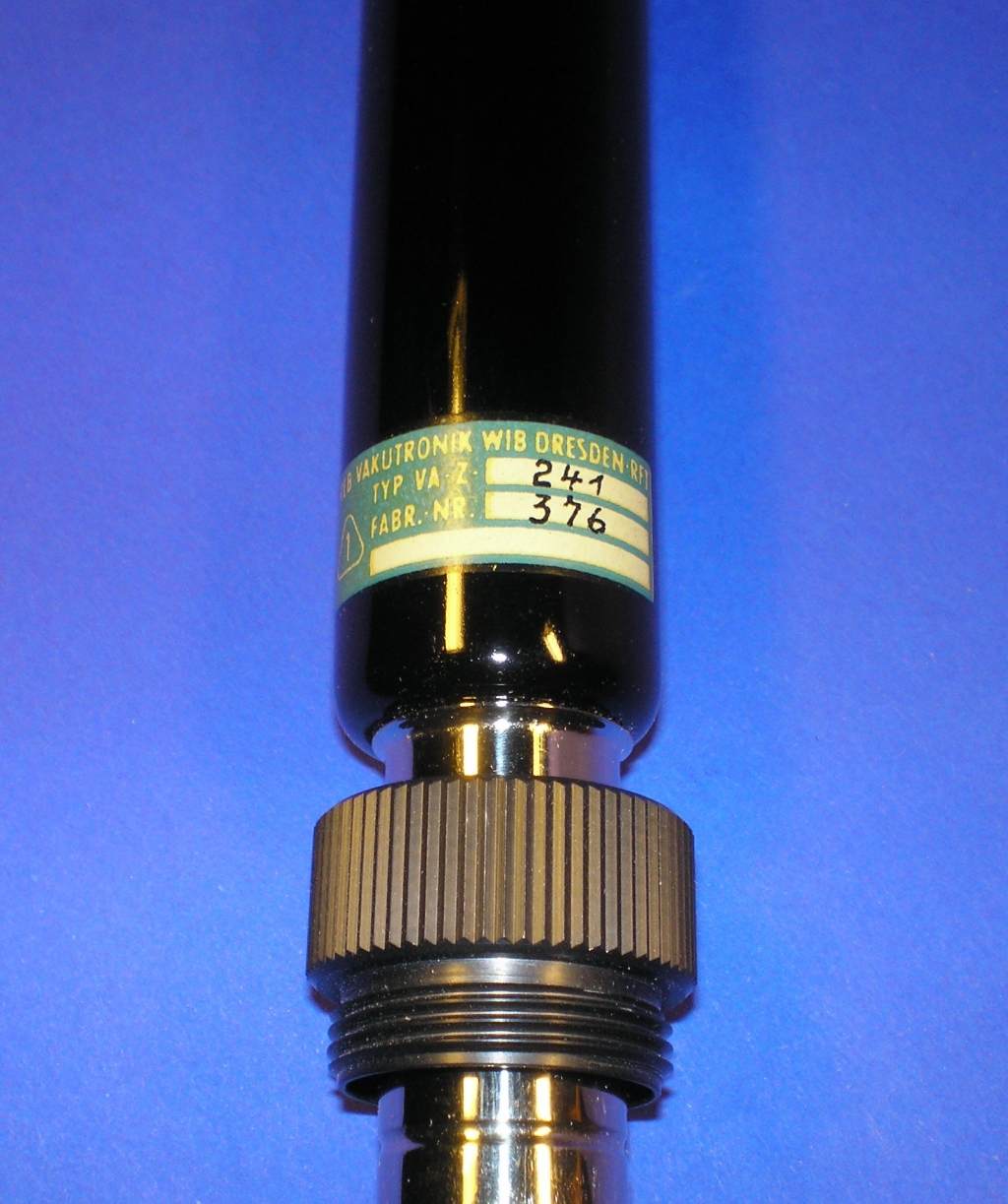

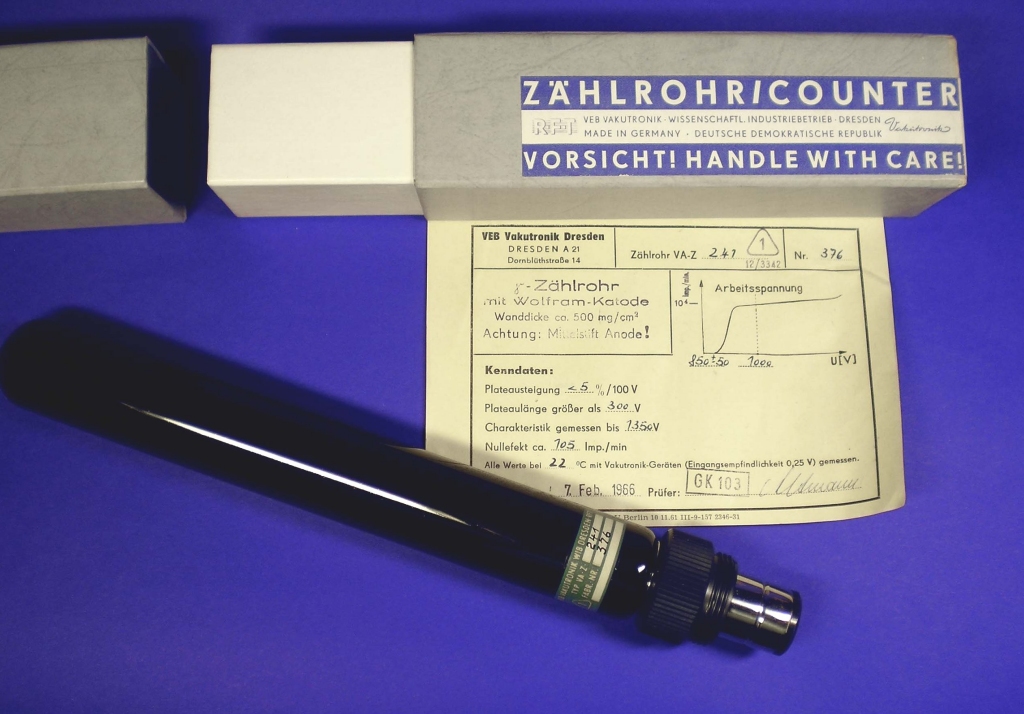

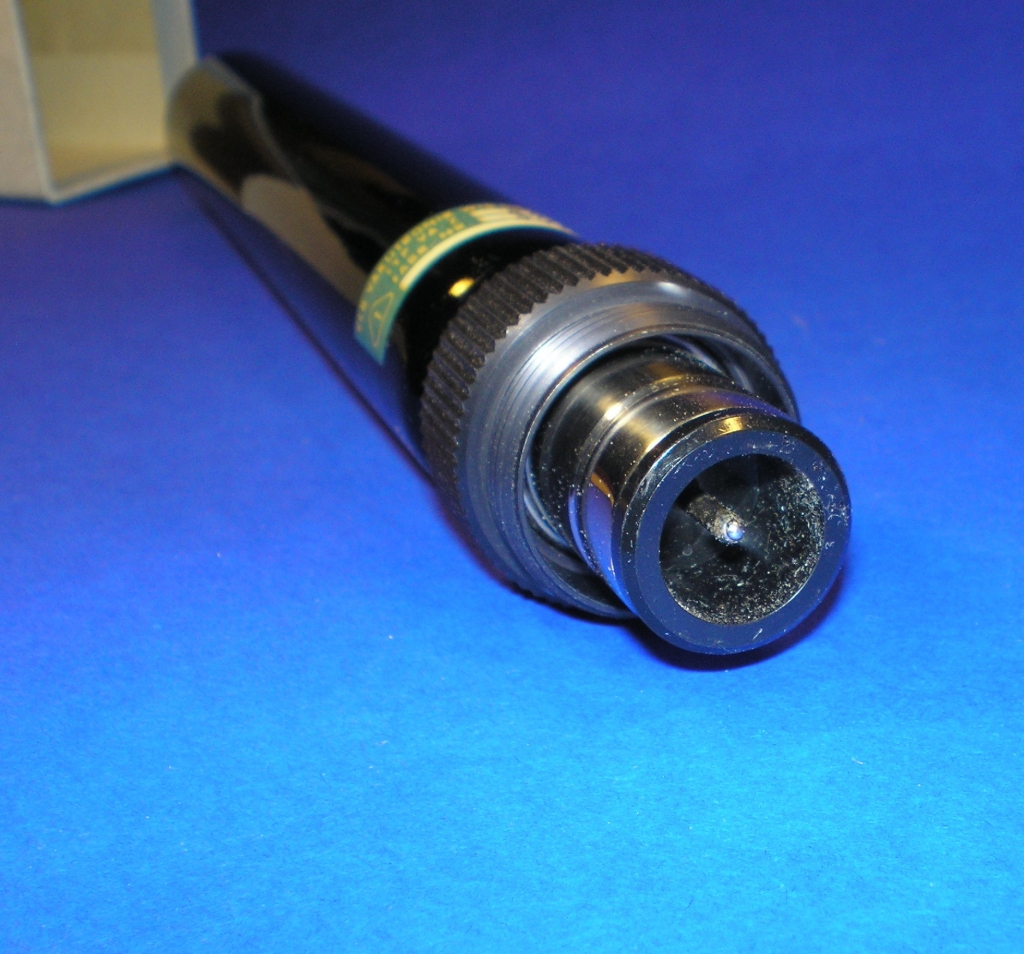

Ein Zählrohr von Vakutronik Dresden ist das VA-Z-241. Länge über alles 25,5cm, Durchmesser 29mm.
| Aktive Länge | 145mm |
| Gesamtlänge | 250mm |
| Kathodendurchmesser | 24mm |
| Maximaler Durchmesser | 32,5mm |
| Wandung mg/cm² | 650 ... 940 |
| Arbeitsspannung | 1000V |
| Bemerkung | mit Schwermetallkathode |
 |
 1024x768 370KB |
 |
 |
 |
 1024x768 300KB

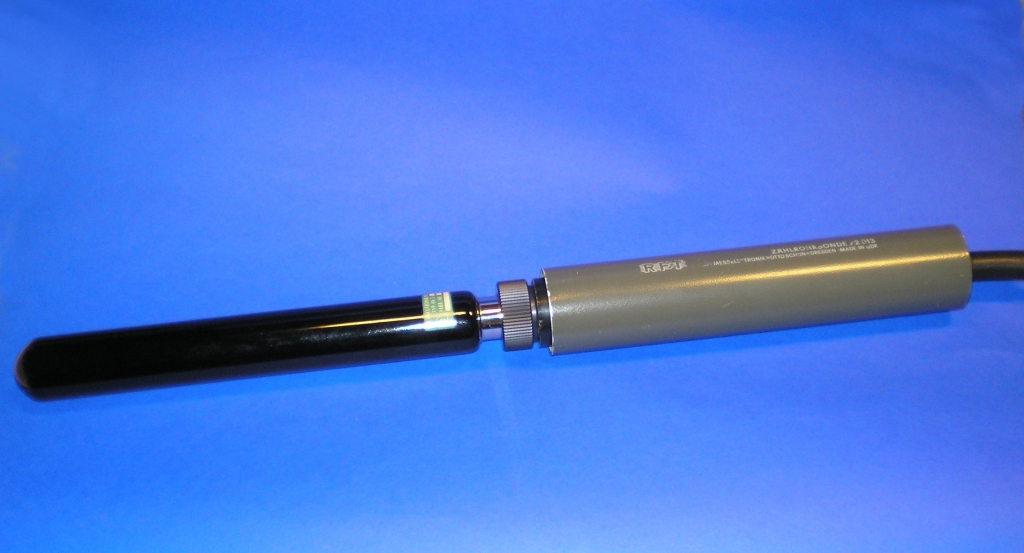

Zählrohr mit Verstärker 72013 |

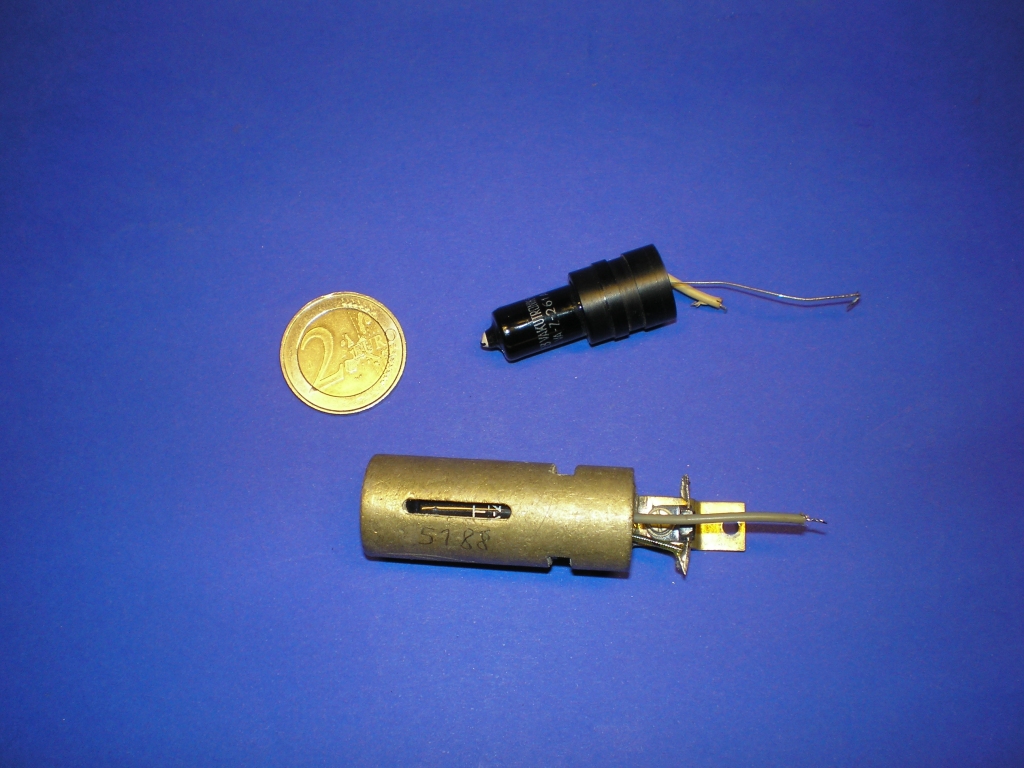

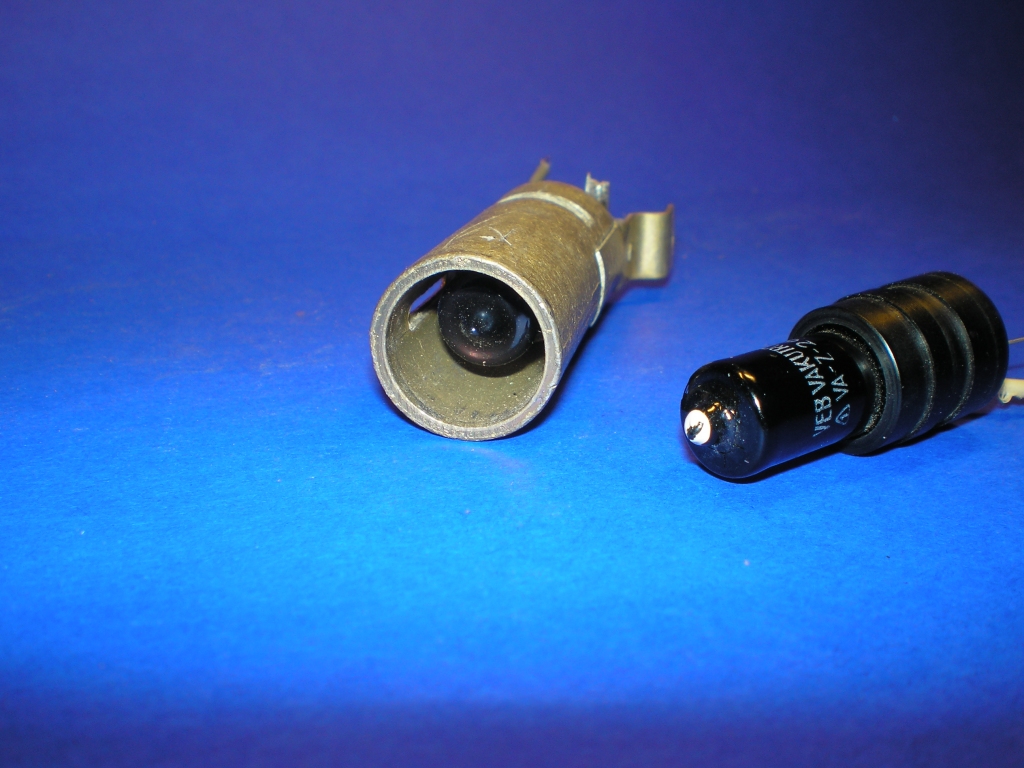

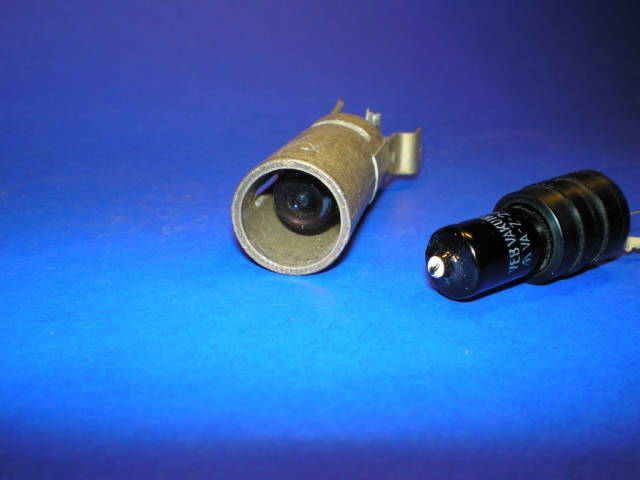

Diese kleinen Zählrohre habe ich mal aus batteriebetriebenen Geigerzählern ausgebaut. Es ist das VA-Z-261 A von Vakutronik. Länge des Rohrs 37mm, Durchmesser 11mm. Ein Datenblatt habe ich nicht dazu.
| Aktive Länge | 8mm |
| Gesamtlänge | 43mm |
| Kathodendurchmesser | 4mm |
| Maximaler Durchmesser | 16mm |
| Wandung mg/cm² | 125 ... 160 |
| Arbeitsspannung | 450V |
| Bemerkung | gesockelt = VA-Z-261 |
 |

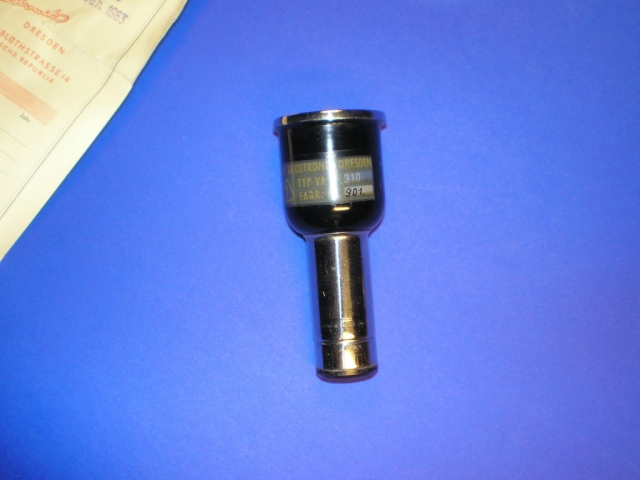

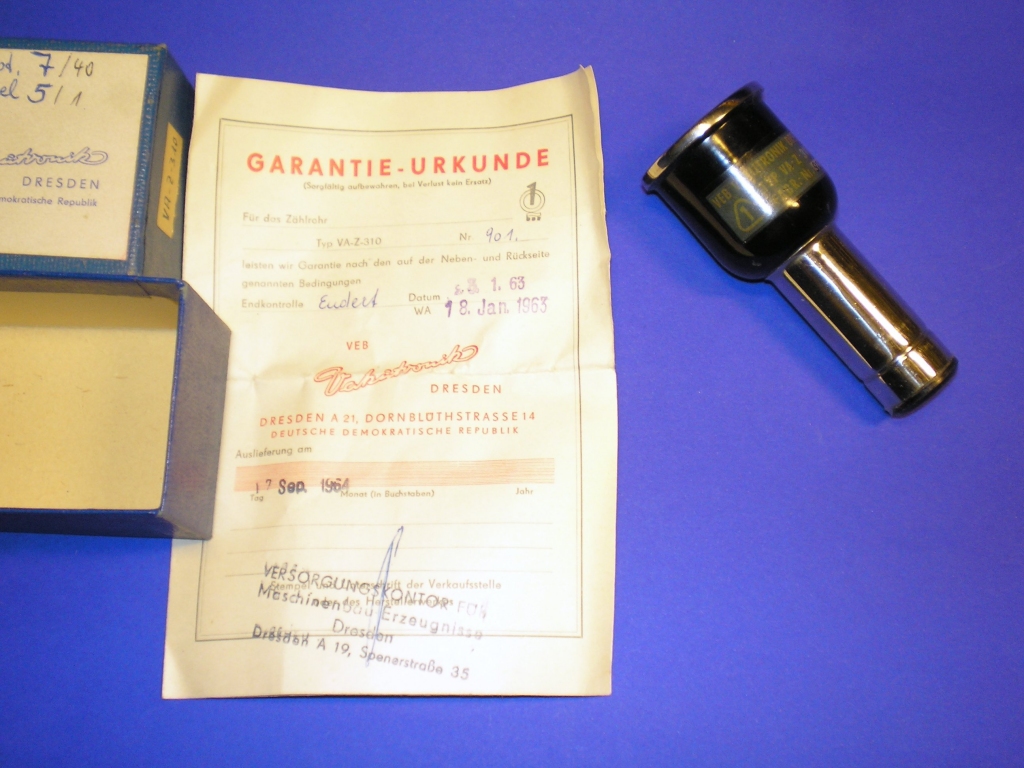

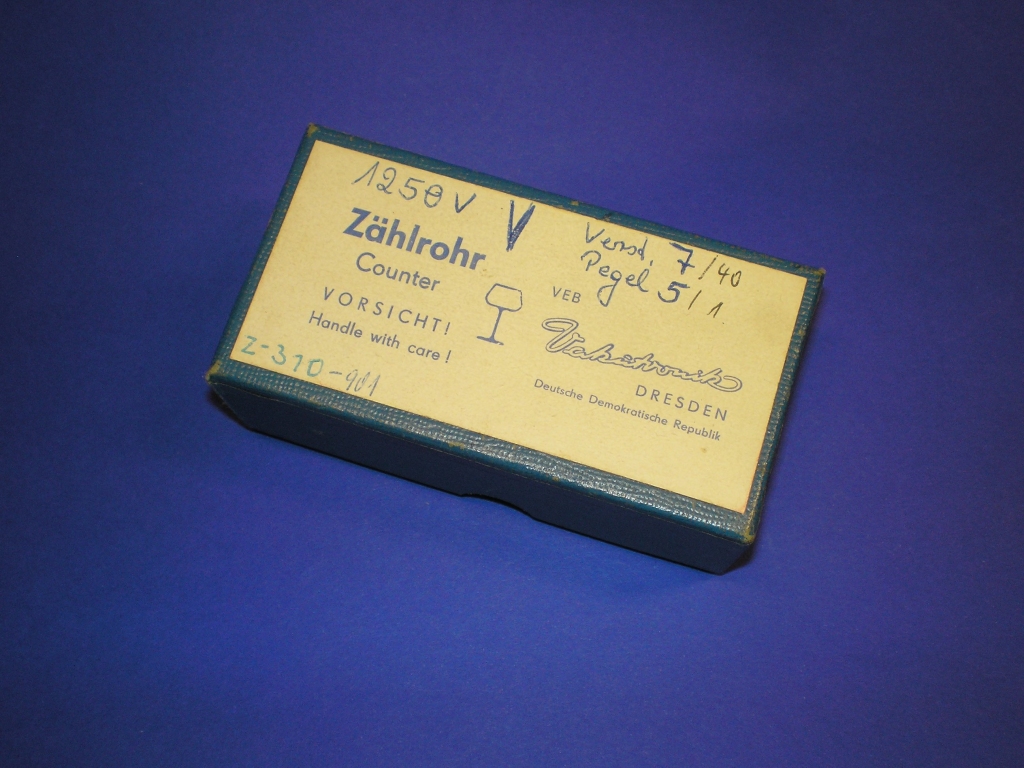

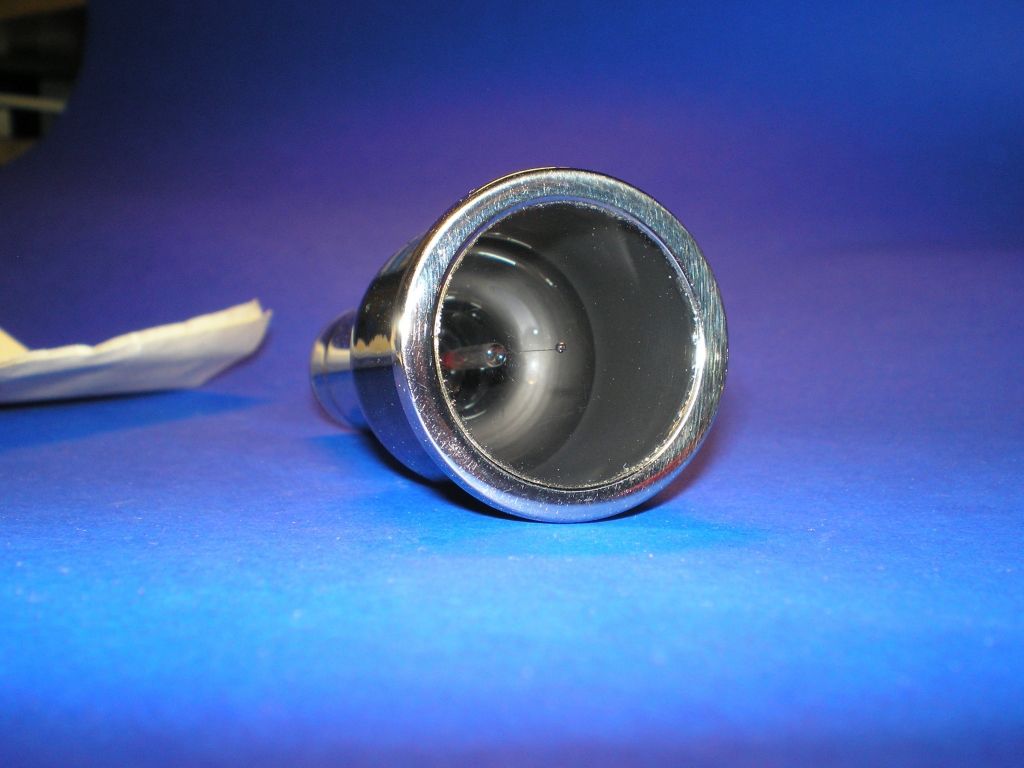

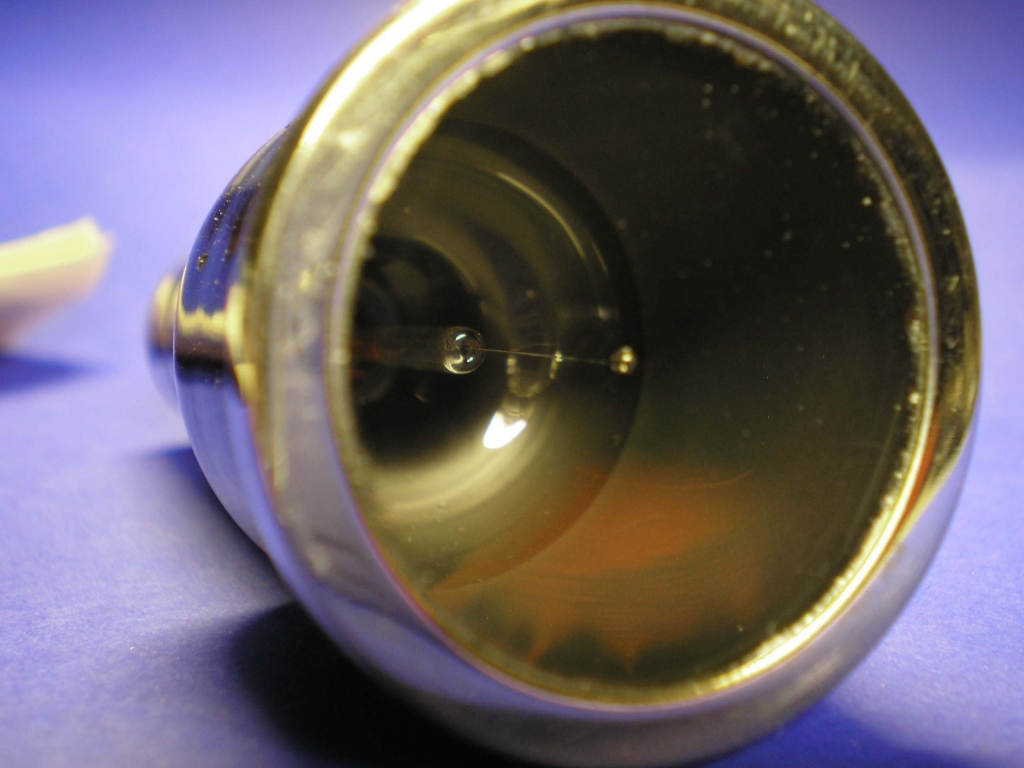

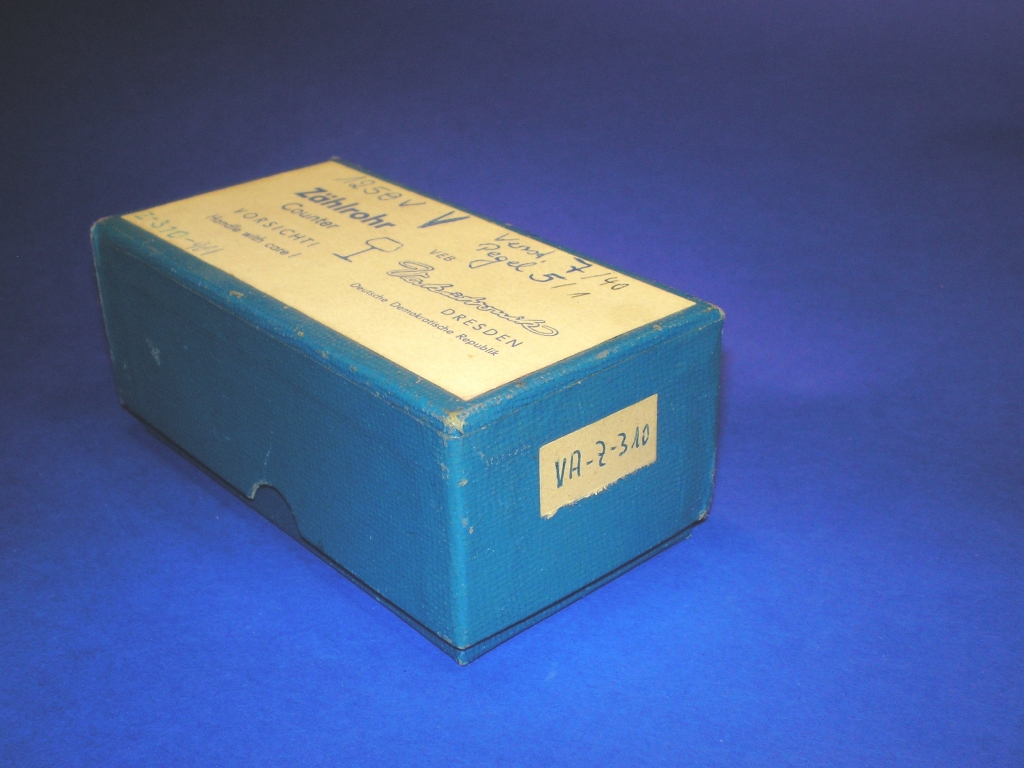

Ein weiteres Zählrohr von Vakutronik Dresden ist das VA-Z-310. Länge über alles 82mm, Durchmesser am Strahlenenfenster 36mm.
| Aktive Länge | 20mm |
| Gesamtlänge | 85mm |
| Kathodendurchmesser | 30mm |
| Fenster Durchmesser | 29mm |
| Wandung Fenster mg/cm² | 1,7 ... 2 |
| Arbeitsspannung | 1450V |
| Bemerkung | Auslösezählrohr |
 1024x786 |
 1024x786 |
 1024x786 |
 1024x786 |
 1024x786 |
 1024x786 |

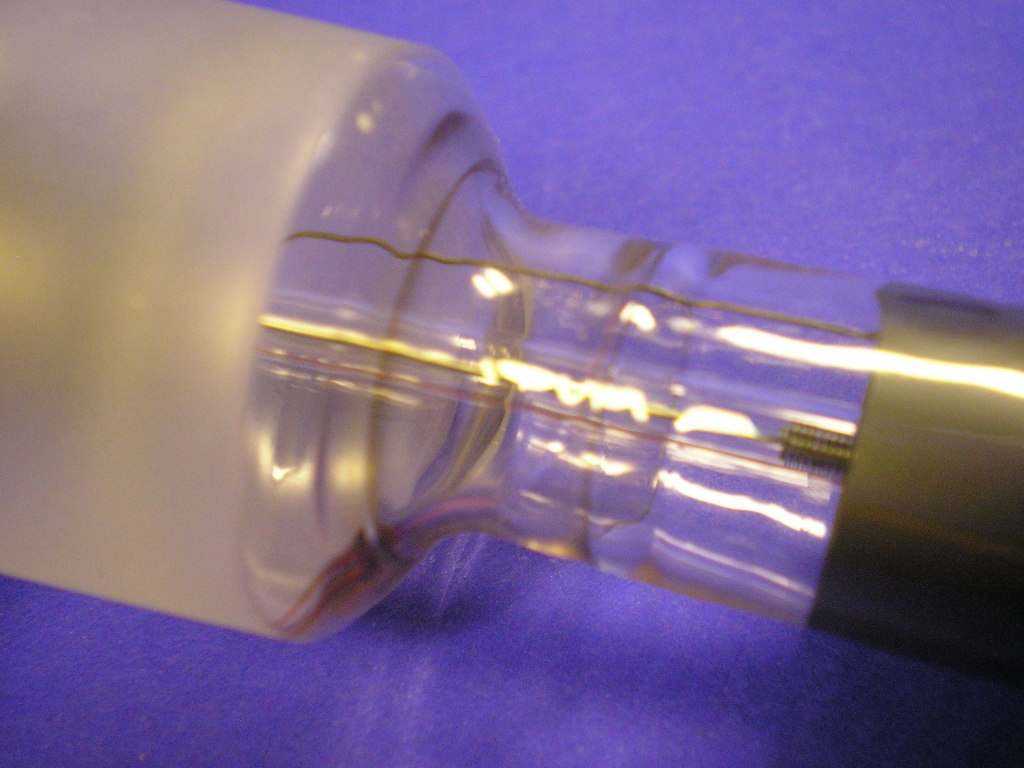

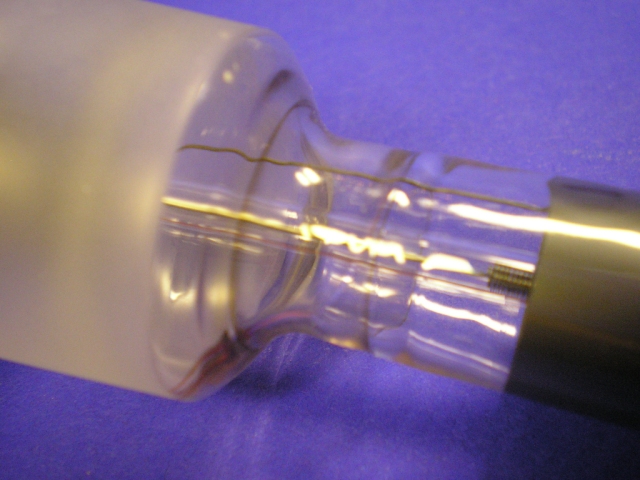

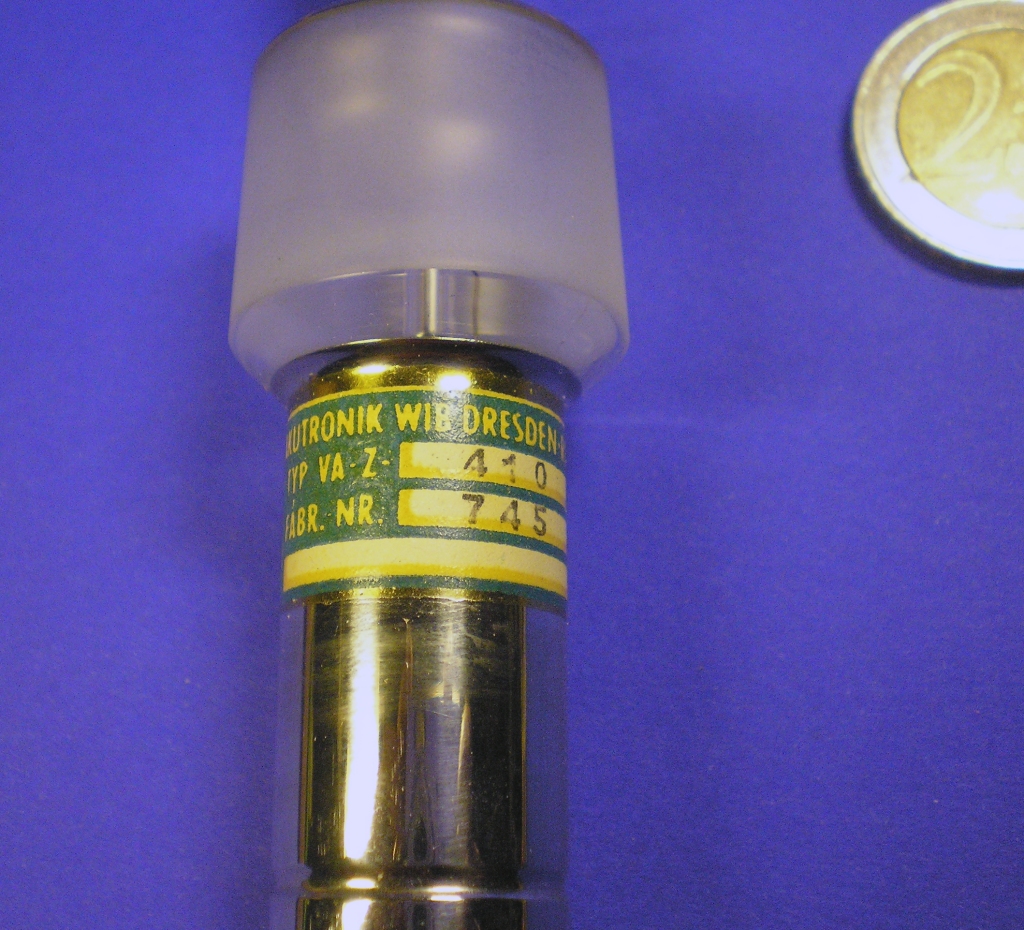

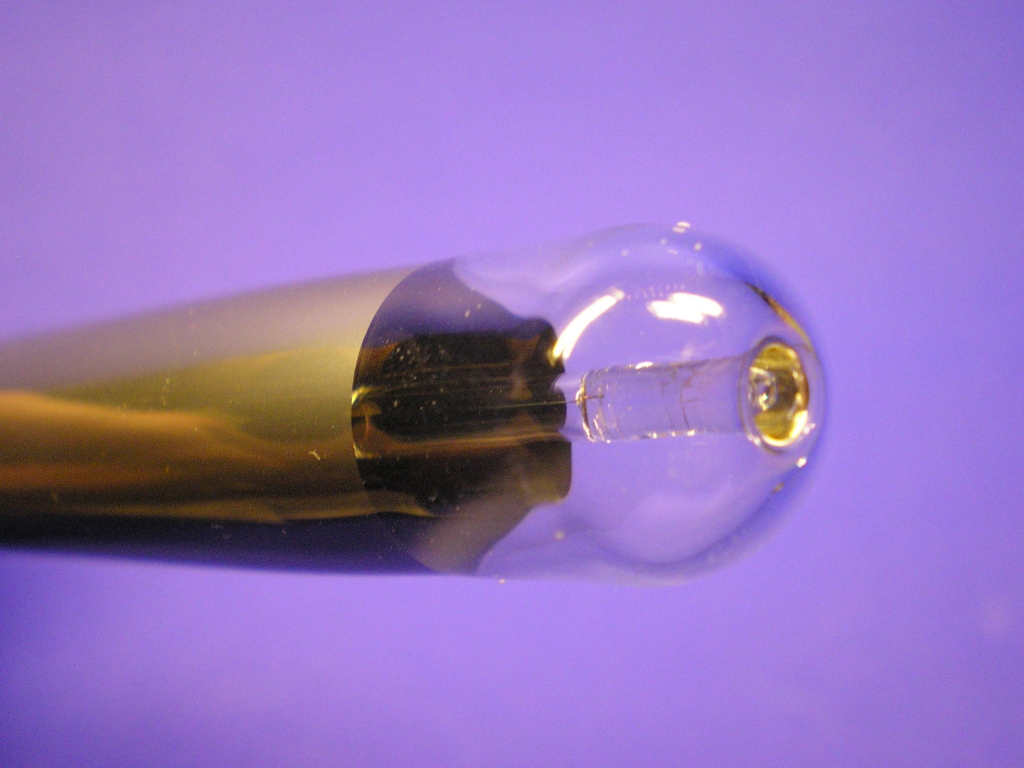

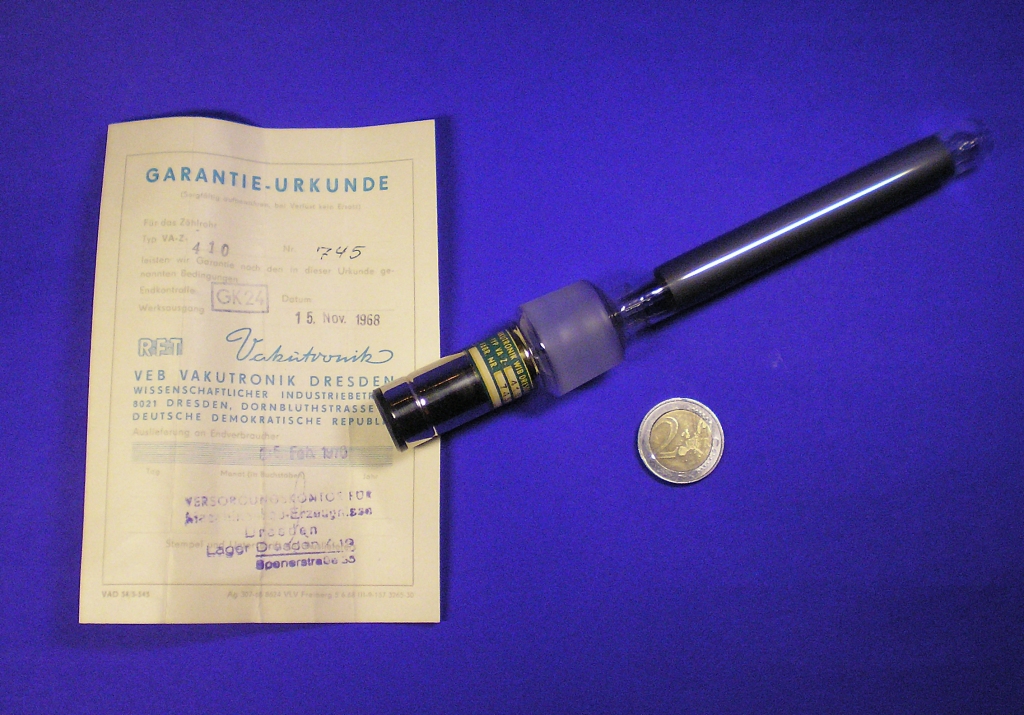

VA-Z-410, ein Eintauchzählrohr für Flaschen mit Stopfenverschluss.
| Aktive Länge | 70mm |
| Gesamtlänge | 200mm |
| Kathodendurchmesser | 15mm |
| Maximaler Durchmesser | 29mm |
| Wandung mg/cm² | 25 ... 40 |
| Arbeitsspannung | 1000V |
| Verwendung | Eintauchzählrohr mit Normschliff 29/22 |
 1024 x 768 315KB |
|

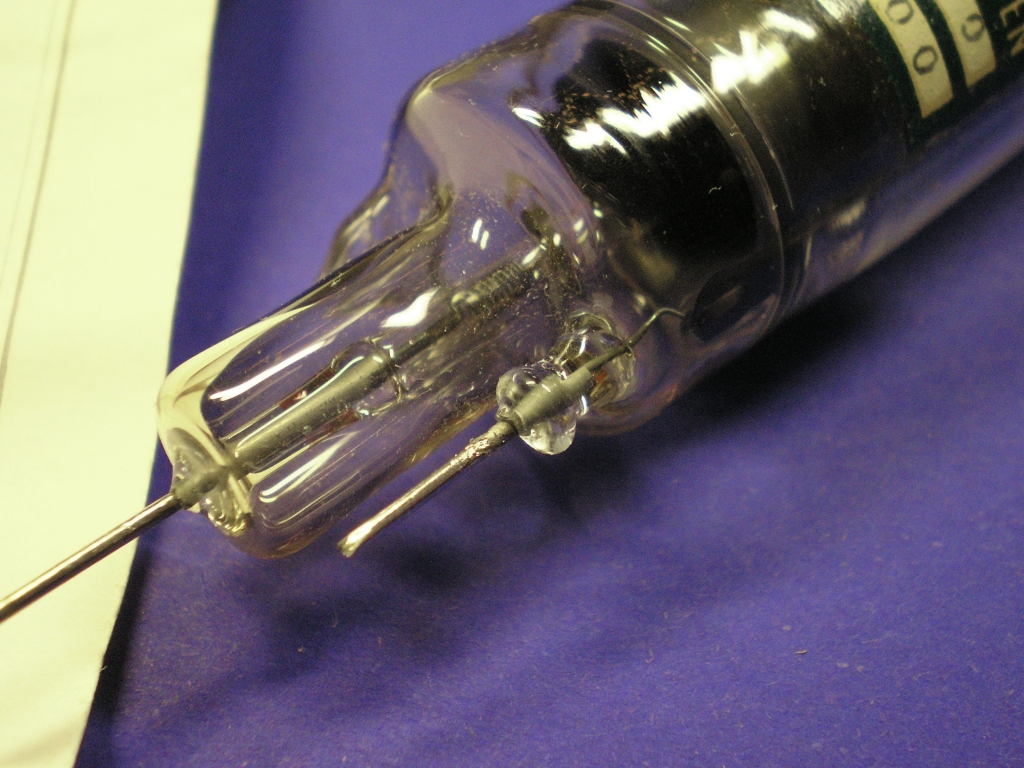

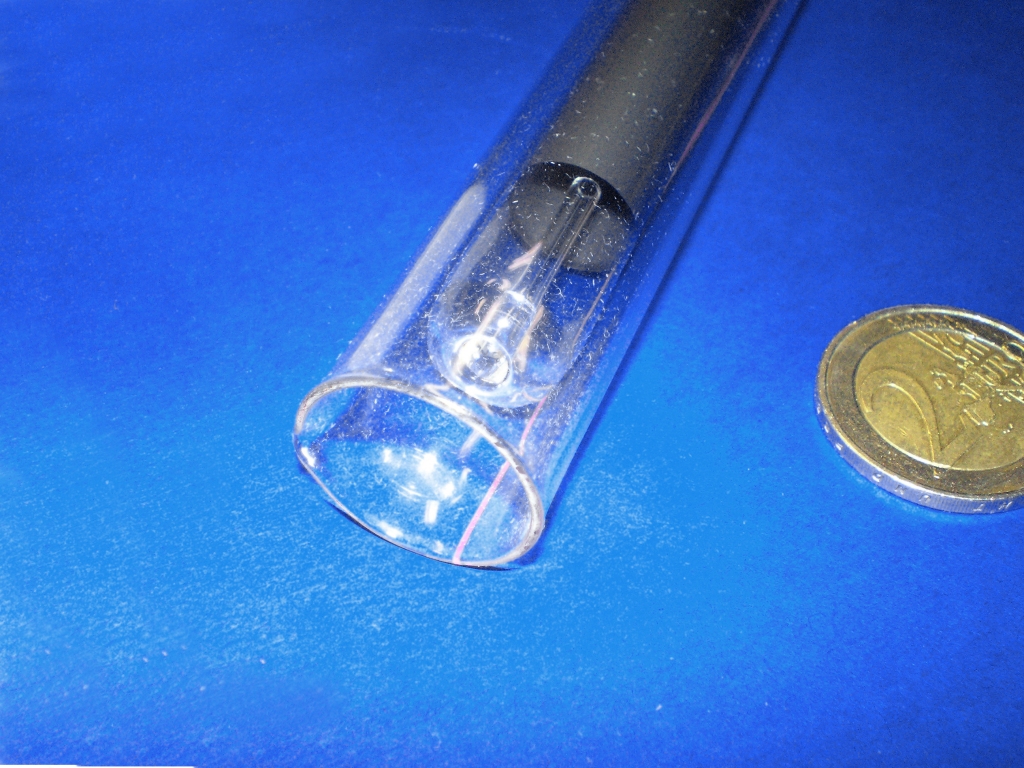

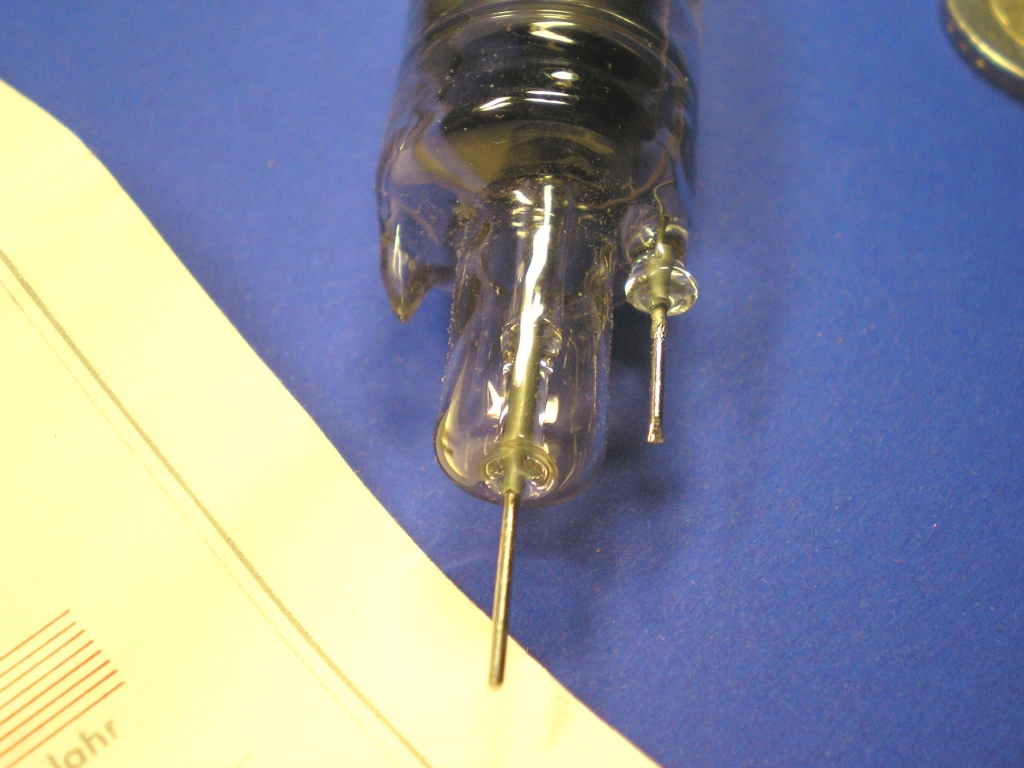

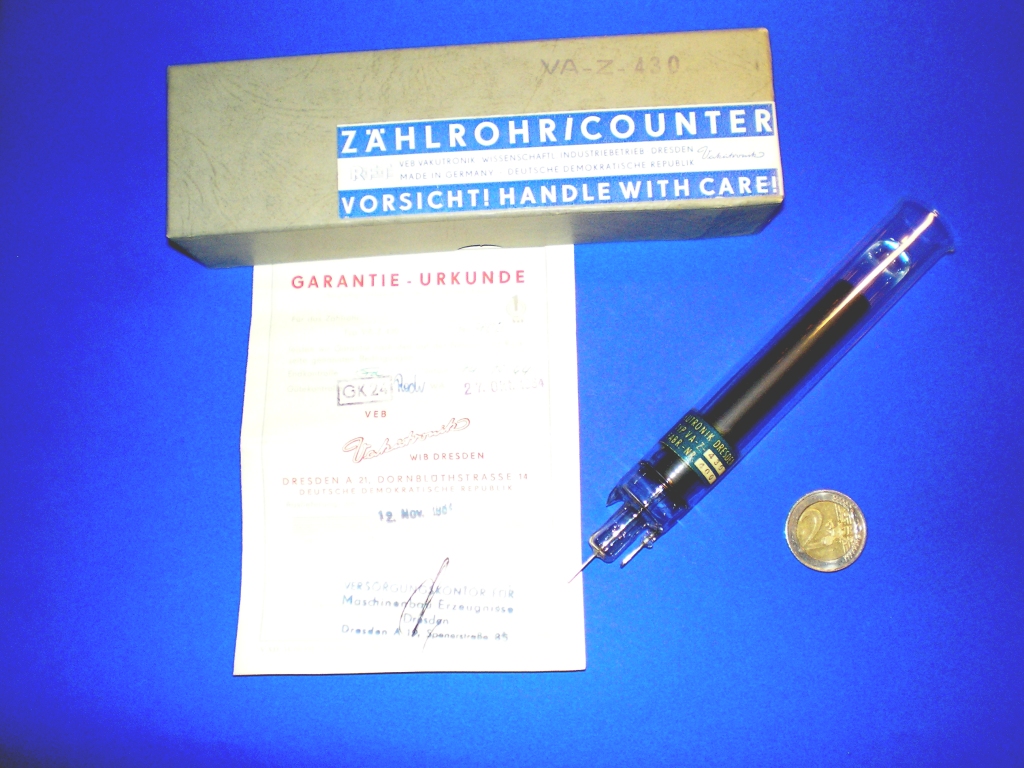

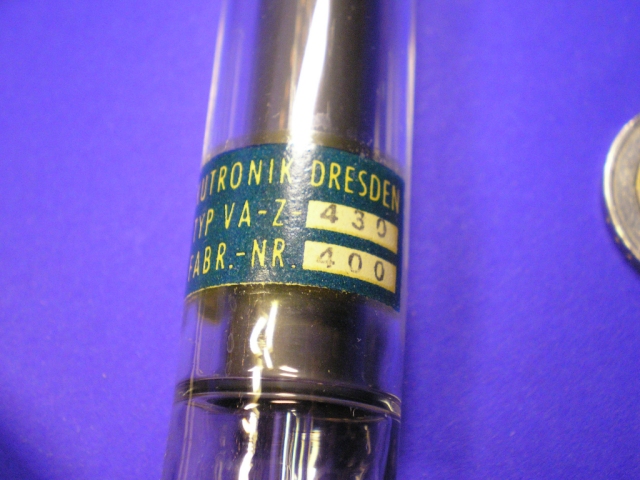

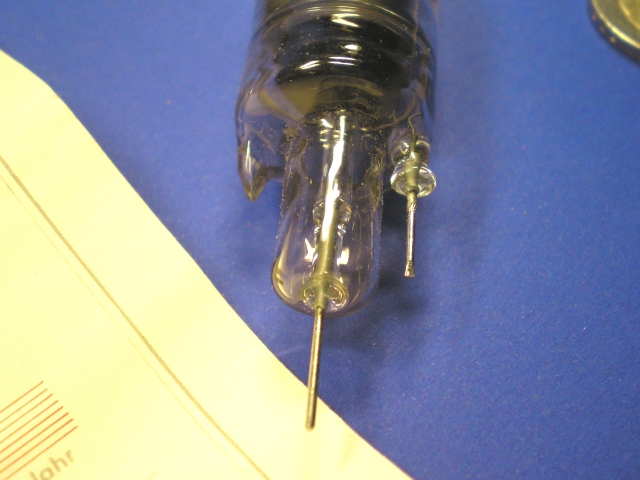

VA-Z-430,
ein Becherzählrohr für Flüssigkeiten zum
Einstecken in den Adapter VA-H-114.
| Aktive Länge | 70mm |
| Gesamtlänge | 162mm |
| Kathodendurchmesser | 15mm |
| Maximaler Durchmesser | 24mm |
| Wandung mg/cm² | 25 ... 40 |
| Arbeitsspannung | 1000V |
| Verwendung | Becherzählrohr für ca. 15ml |

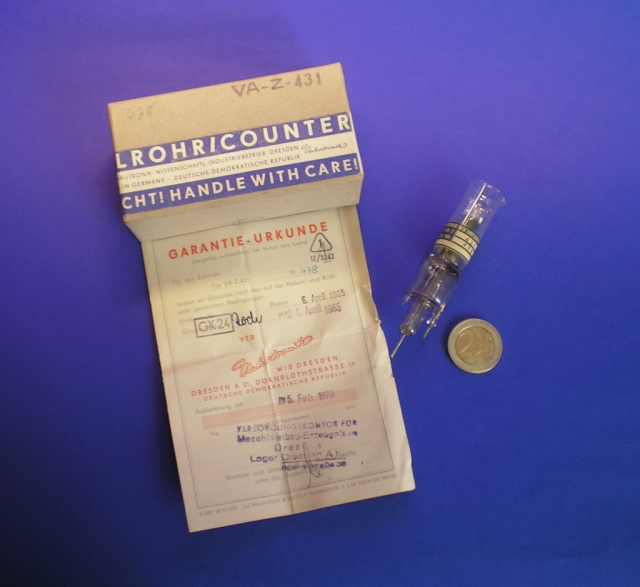

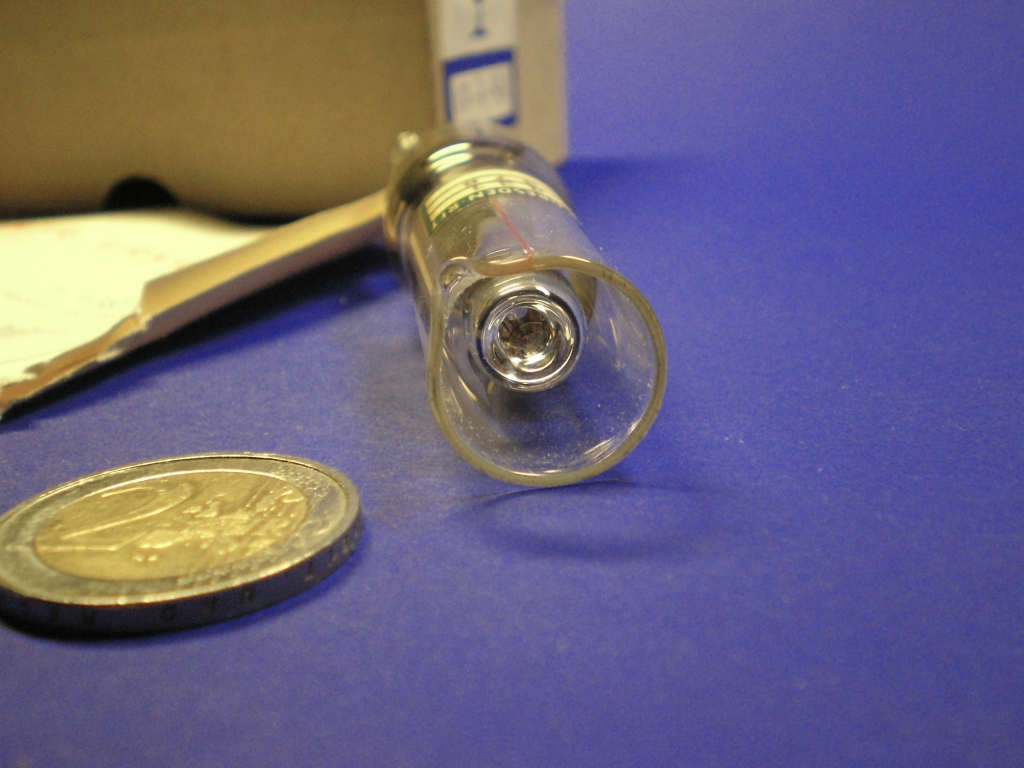

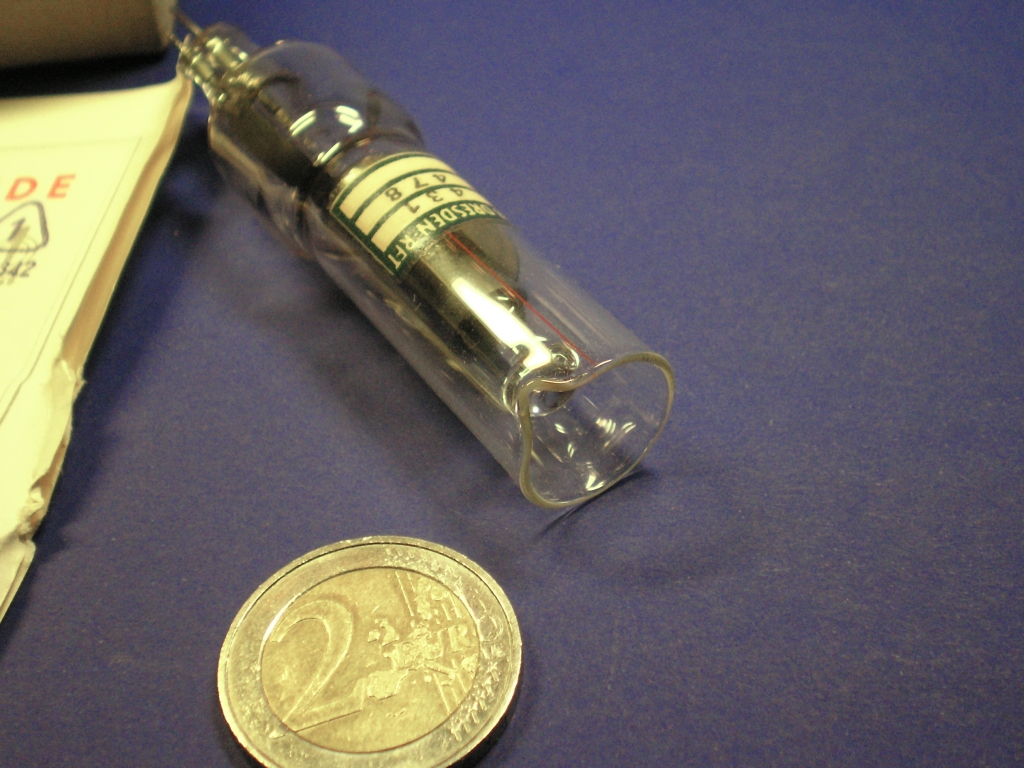

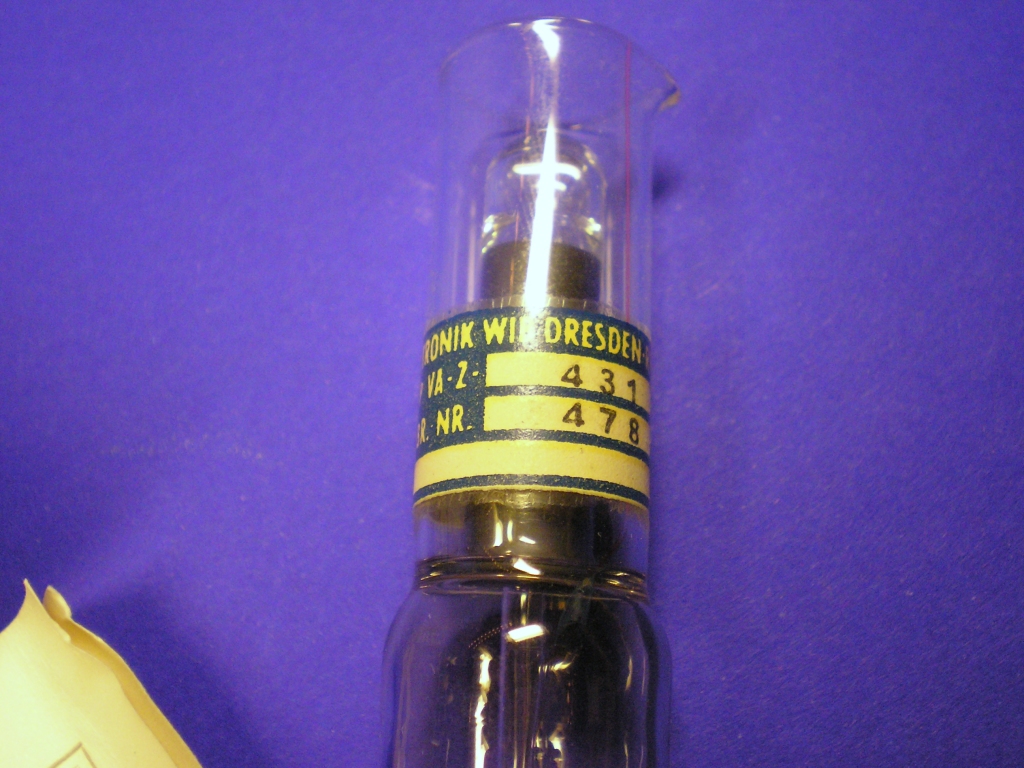

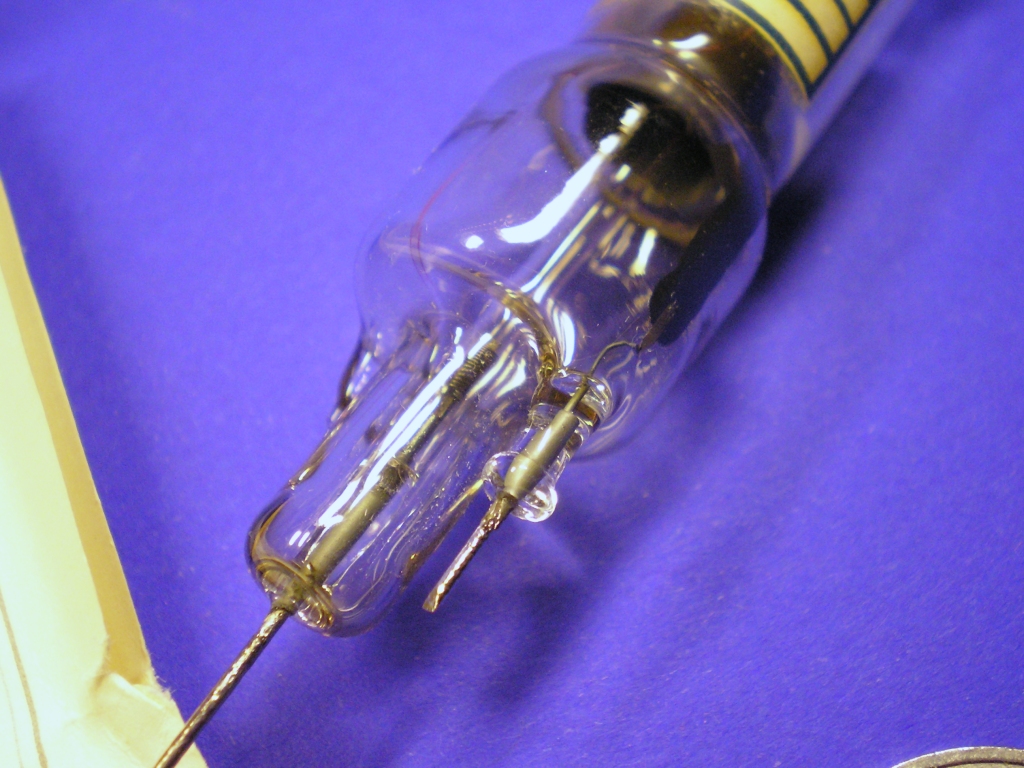

VA-Z-431,
ebenfalls ein Becherzählrohr für
Flüssigkeiten zum Einstecken in den Adapter VA-H-115.
| Aktive Länge | 20mm |
| Gesamtlänge | 95mm |
| Kathodendurchmesser | 10mm |
| Maximaler Durchmesser | 22mm |
| Wandung mg/cm² | 20 ... 25 |
| Arbeitsspannung | 1000V |
| Verwendung | Becherzählrohr für ca. 3ml |
Beta-Gamma-Zählrohre
^^nach oben^^
Gamma- und Höhenstrahlungszählrohre
^^nach oben^^
Fensterzählrohre
^^nach oben^^
BF3-Proportional-Zählrohre
Zählrohre in Ganzmetallbauart für den Nachweis thermischer Neutronen
^^nach oben^^
Flüssigkeitszählrohre
^^nach oben^^
