Hier stelle ich einige Versuchsaufbauten vor.

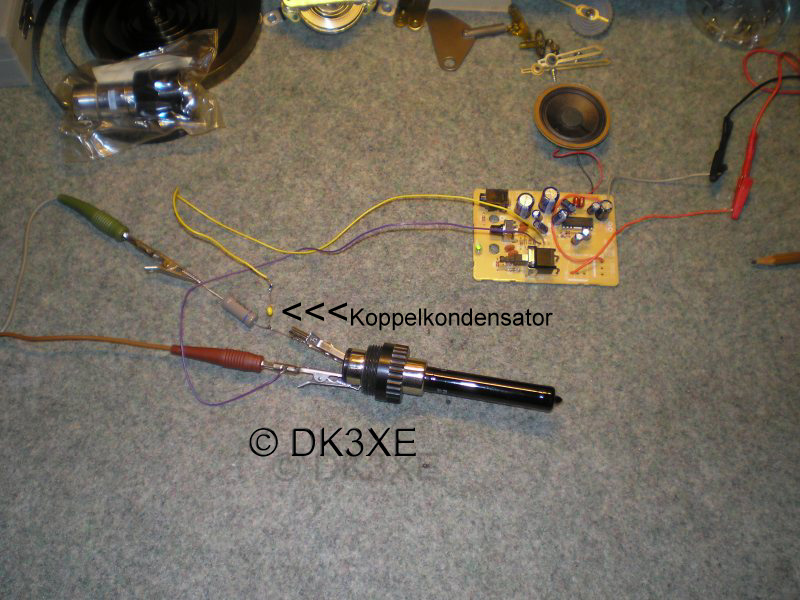

Zuerst begann ich mit meinem Lieblingszählrohr VA-Z-116 zu experimentieren. Ein regelbares Hochspannungsnetzteil war vorhanden. Als Indikator benutzte ich einen kleinen NF-Verstärker aus einem PC-Monitor. Dieser wird über einen spannungsfesten Kondensator von ca. 220n ans Zählrohr angeschlossen. Als Arbeitswiderstand verwendete ich 10 MΩ.

der erste Aufbau

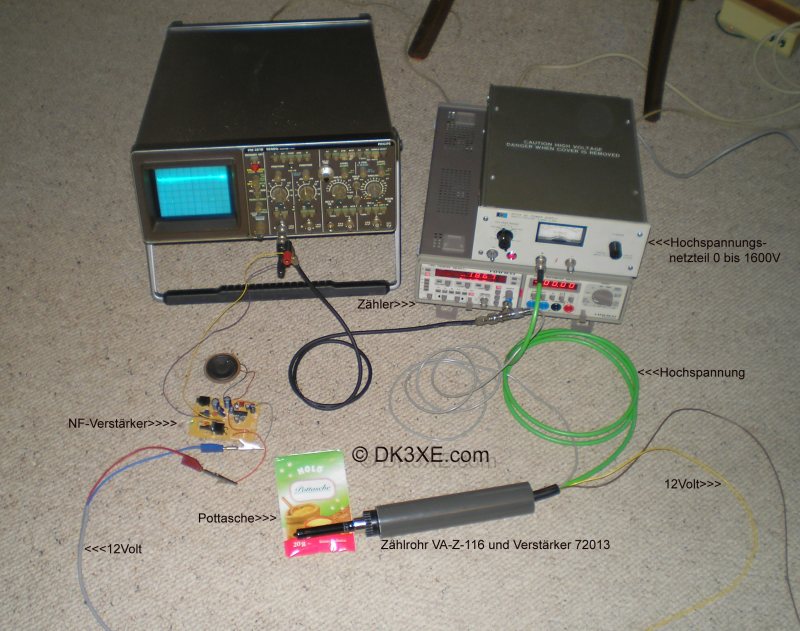

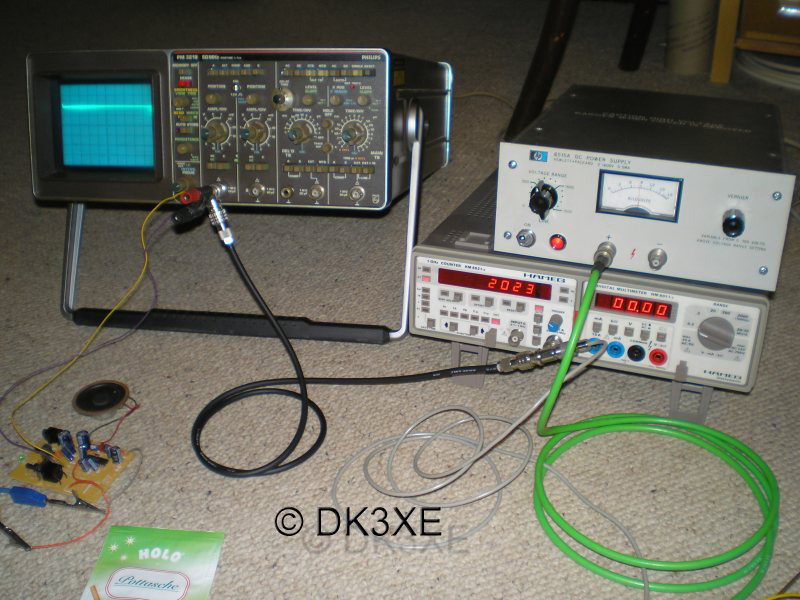

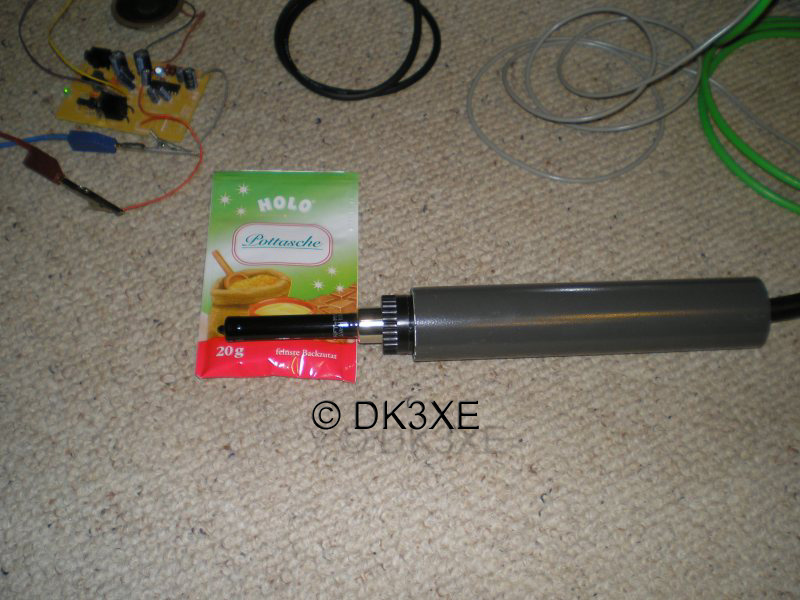

Nun habe ich es mal mit einer kompletten Zählrohrsonde probiert. Die Sonde benötigt 12V= und die Hochspannung für das Zählrohr. Zur Auswertung habe ich wieder den kleinen NF-Verstärker eingeschleift. Zusätzlich nutze ich für diesen Test auch ein Oszilloskop und einen Zähler. Als Strahlungsquelle verwende ich Pottasche (Backpulver), welche das Isotop 40K enthält. Das geht sehr gut.

Messaufbau Messaufbau Messaufbau



Vor einiger Zeit schenkte mir ein Kollege eine PC-Karte von Stratec. Mit dieser Karte kann man (so Gott will) das Spektrum eines Nuklids darstellen. Leider habe ich zu dieser Karte keinerlei Unterlagen, so dass ich im Blindflug beginnen musste. Auch der Kollege konnte sich beim besten Willen nicht mehr an die Konfiguration erinnern. Er stellte mir aber das von ihm damals für diese Karte geschriebene Programm zur Verfügung.

Stratec-Karte

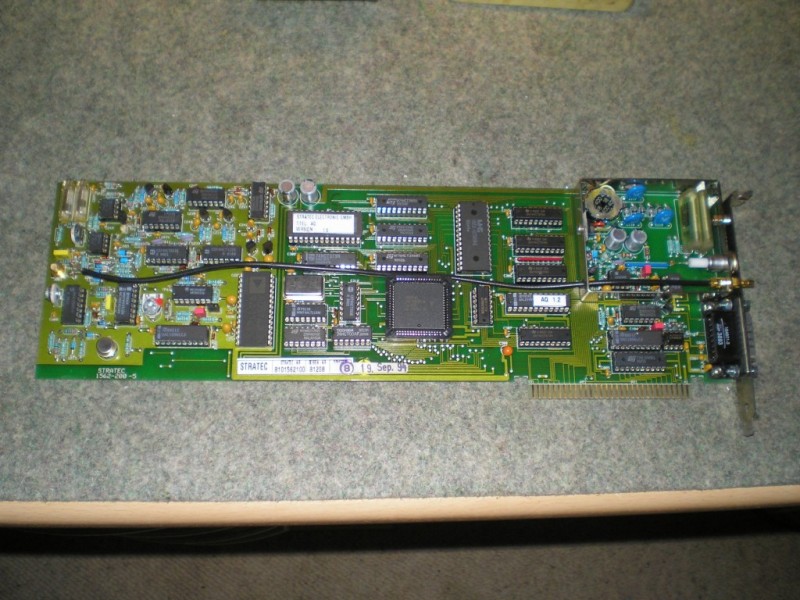

Gesamtansicht der Karte. Wegen der
vollen Länge passt sie nicht in jeden PC.
Hochspannungsteil der Stratec-Karte
Die Hochspannungserzeugung auf der Karte
(oben Mitte)

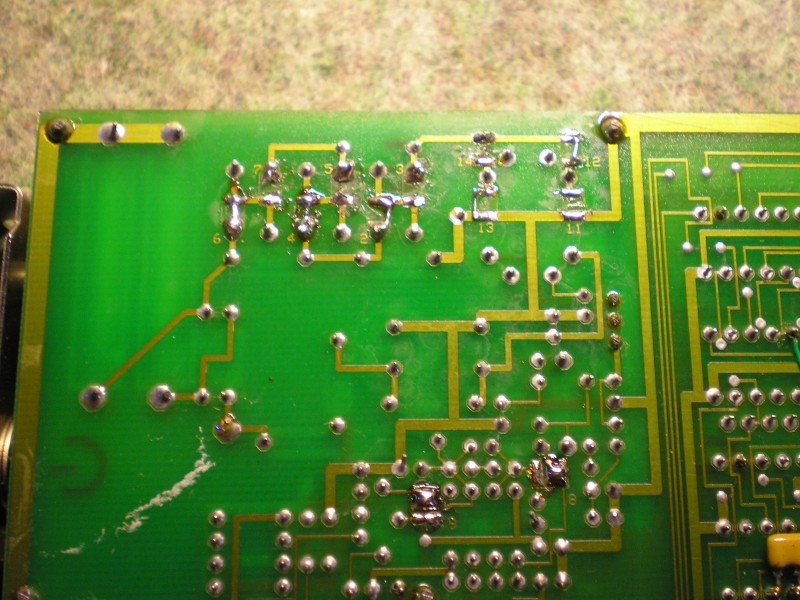

Lötbrücken für die Hochspannung
Auf der Lötseite unter dem Hochspannungsteil sind einige Lötpunkte mit denen man die Polarität
der Hochspannung ändern kann.

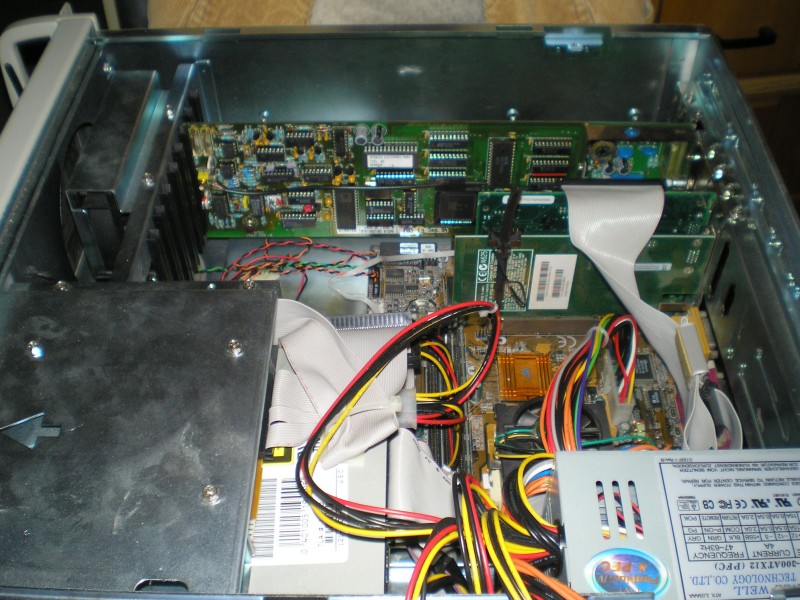

Karte im PC
Hier wird nochmal die Größe der Karte deutlich. Auf der Bestückungsseite befinden sich noch einige Jumper. Offensichtlich kann man hier auswählen, ob die positive oder die negative Flanke ausgewertet wird.

Nun ging das Experimentieren los. Natürlich klappte nichts so richtig. Die Kurven sind nicht so recht reproduzierbar und zeigen "irgendwas". Ich bin jetzt etwas in der Zwickmühle. Ist die Karte falsch eingestellt oder sind die Szintillationskristalle blind oder sind die SEVs taub? Das heraus zu finden wird wohl noch einige Zeit in Anspruch nehmen, zumal ich nur sporadisch daran arbeite. Sollte jemand diese Karte kennen und Unterlagen dazu haben, würde ich mich über eine Info sehr freuen. Der Hersteller konnte mir nicht weiterhelfen.

Messplatz
Hier ist der Testaufbau zu sehen. Als Probe verwende ich einen Glühstrumpf einer alten Petroleumlampe. Diesen habe ich mit einem sehr dünnwandigen Röhrchen gekapselt, damit man das Zeugs nicht immer an den Fingern hat. ;-)

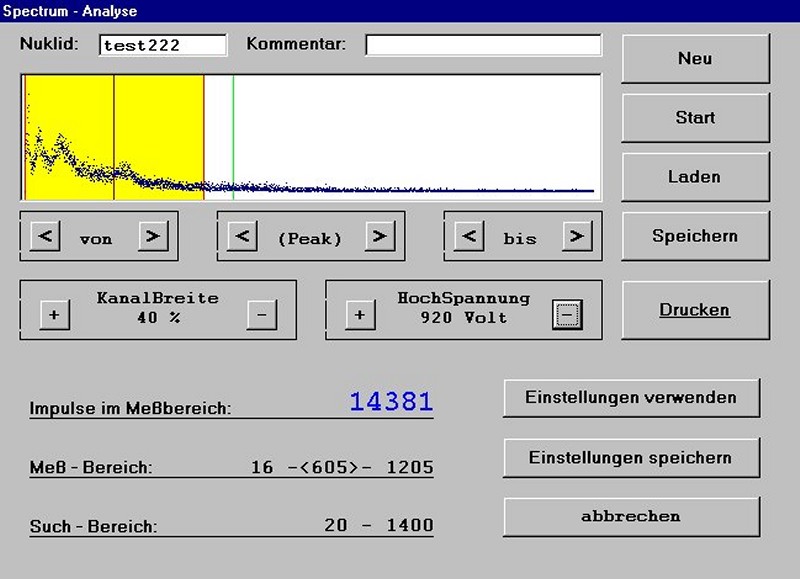

Screenshot einer Messkurve
So sieht der Screenshot einer Messkurve aus. Da ist wirklich nichts plausibel - noch nicht....


Vortsetzung folgt....
