Szintillationssonden,
Szintillationskristalle und Meßgeräte
©
Roman Beyer 20042008
Wer Tippfehler findet, darf sie gern behalten. Ich schreibe generell
OHNE elektronische Rechtschreibprüfung.
Hier zeige ich nun
einige
Szintillationskristalle. Die meisten Kristalle wurden von
Gamma/Budapest oder TESLA hergestellt. Etwas Theorie folgt eventuell
später...
Bohrlochkristall 7S1150
Kristall 9S111068
Durchmesser ü.a.: 10,5cm
Durchmesser Kristall ca. 8,5cm
Höhe ü.a.: 6,5cm
Baujahr Dez. 1980
Kristall 9S114055
Durchmesser ü.a.: 10,5cm
Durchmesser Kristall: ca. 8,5cm
Höhe ü.a.: 2,5cm
Der Strahlenentritt ist mit einer hauchdünnen AL-Folie bedeckt

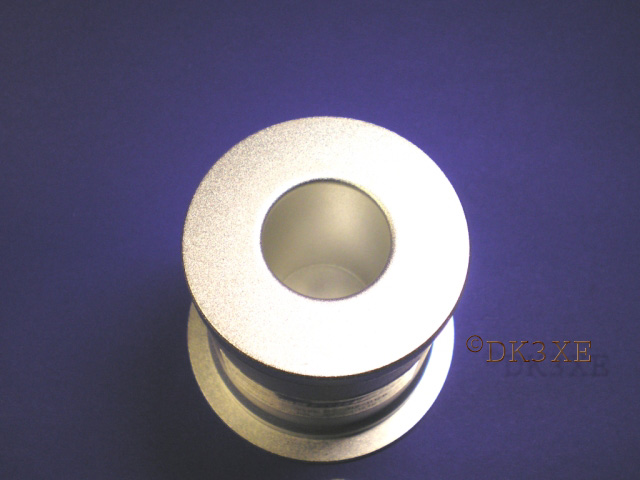

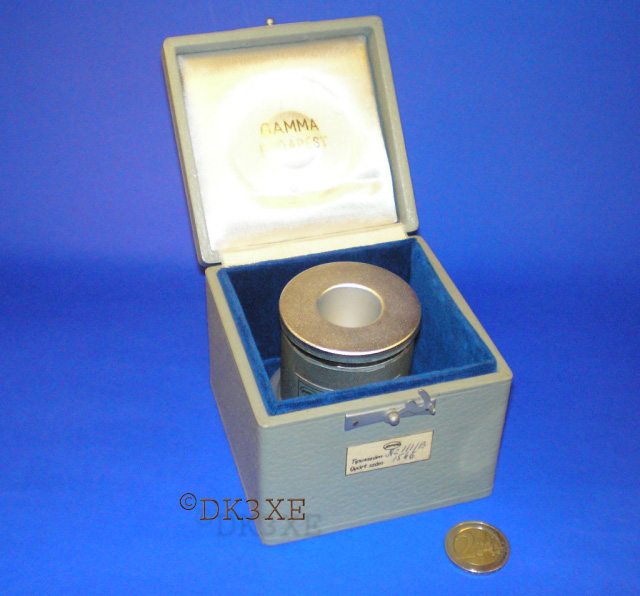

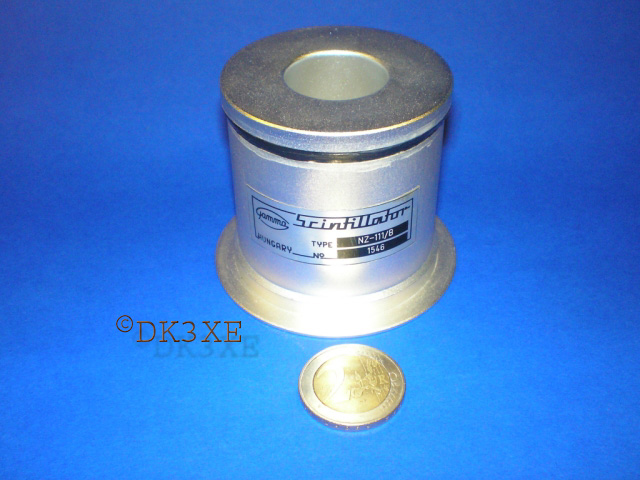

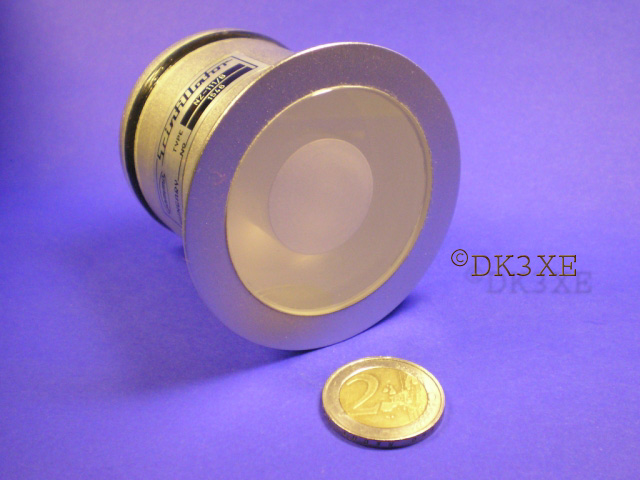

Bohrlochkristall NZ-111/B
Durchmesser Flansch: 69mm
Außendurchmesser: ca. 55mm
Durchmesser Bohrloch: 25mm
Tiefe Bohrloch: 44mm
Durchmesser Kristall ca. 52mm

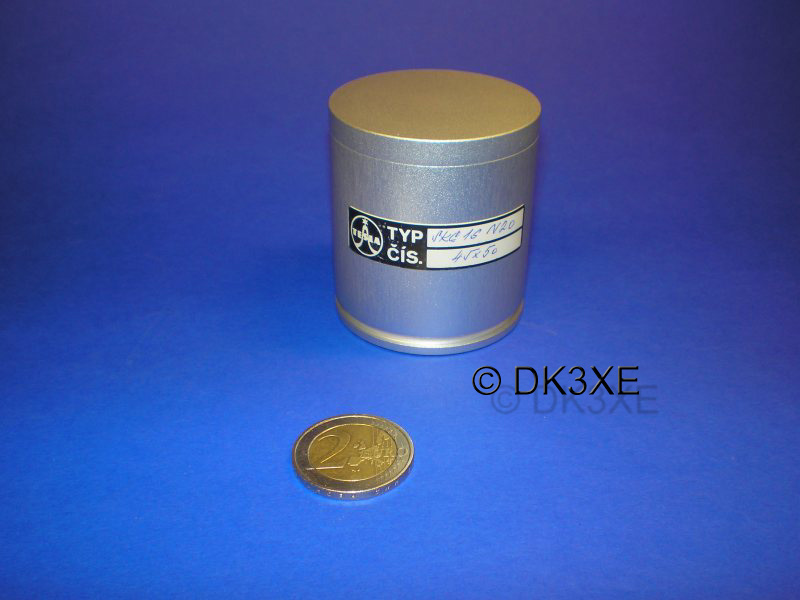

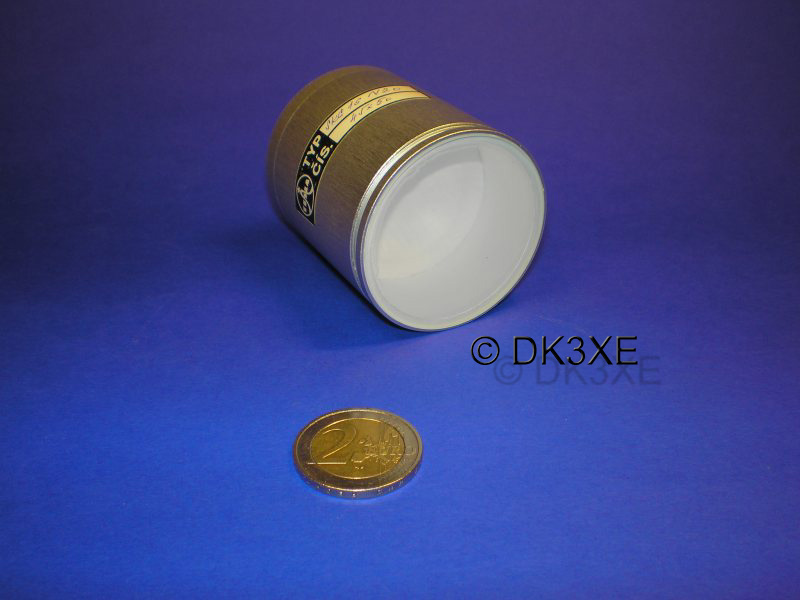

Kristall SKG-16-N20

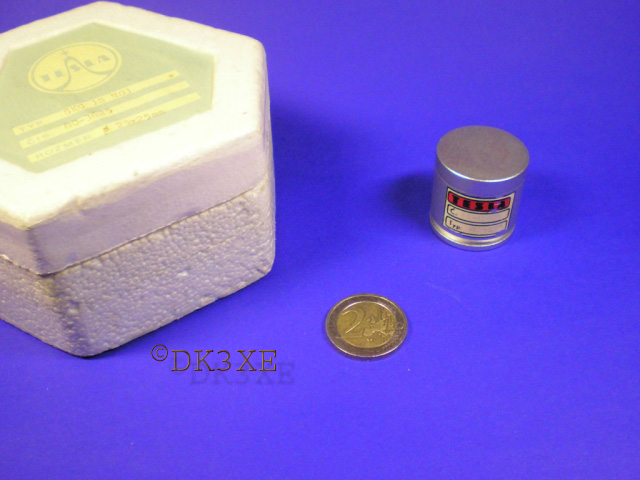

Kristall SKG-1S-N03 von
Tesla
Durchmesser ü.a.: 31mm
Durchmesser Kristall ca.: 25mm
Höhe: 32mm

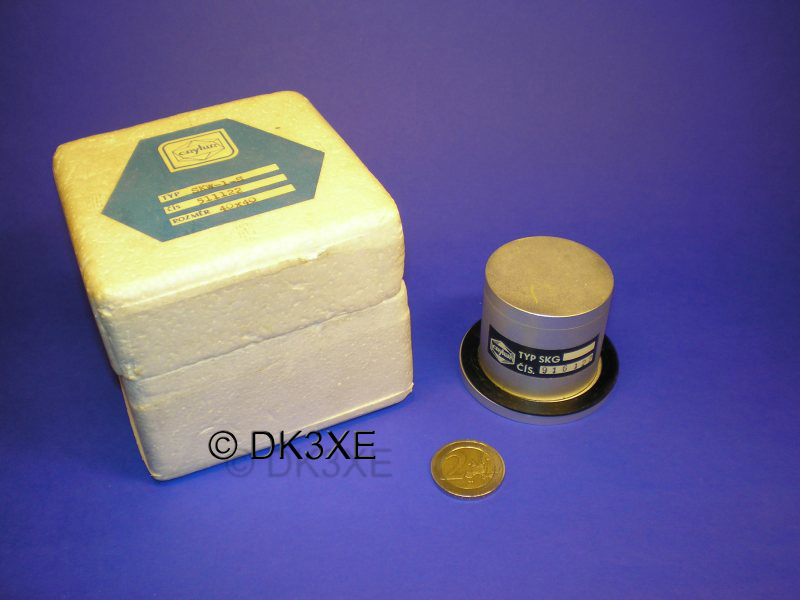

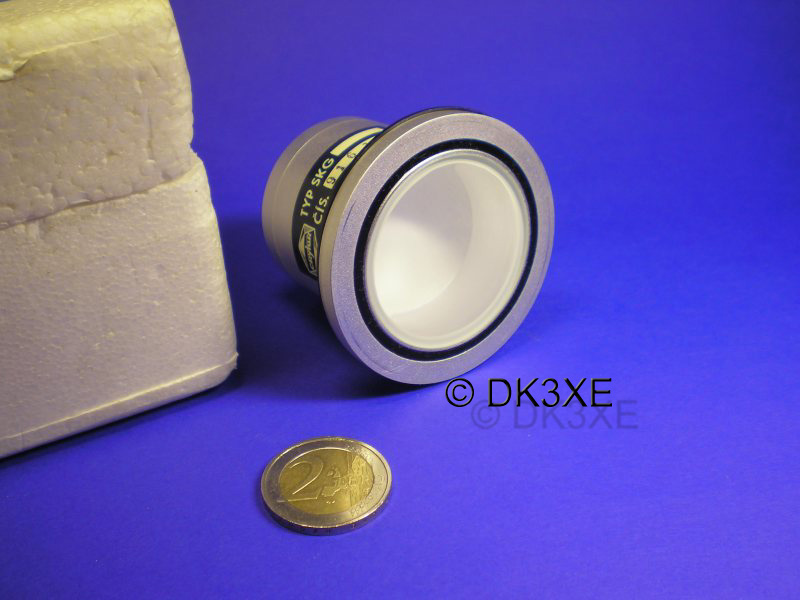

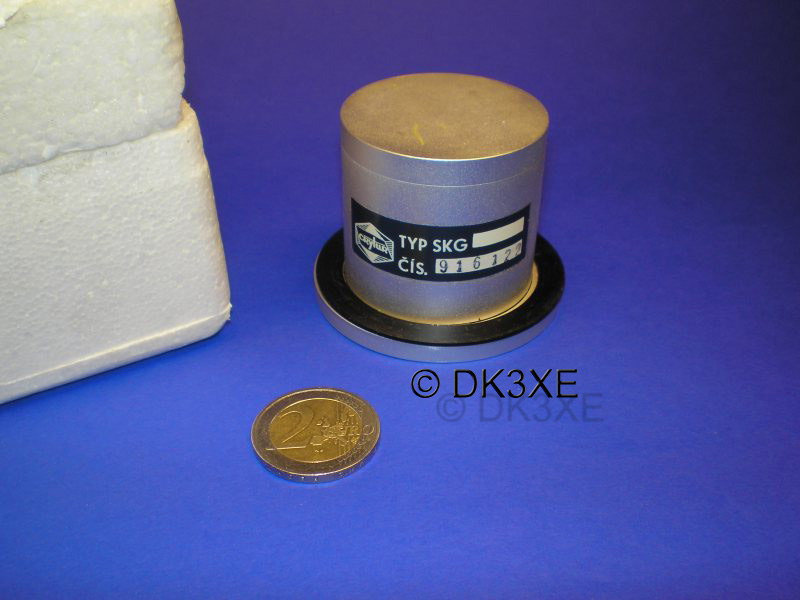

Kristall SKW-1-S
Durchmesser Flansch: 61mm
Außendurchmesser: 46mm
Durchmesswer Kristall: ca. 42mm
Höhe: 46mm

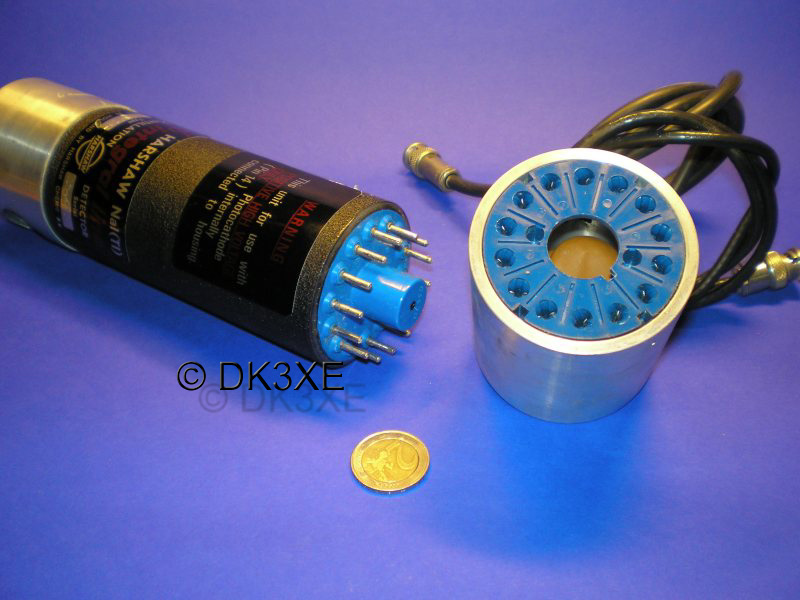

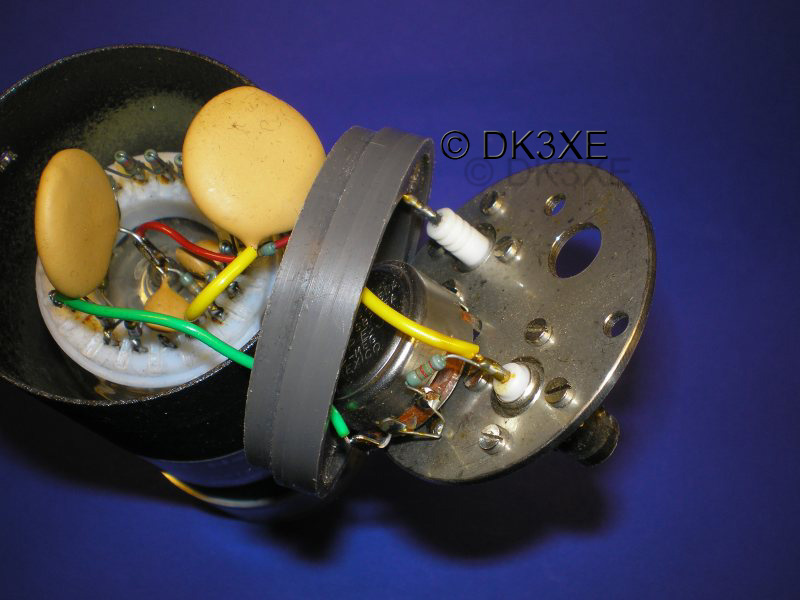

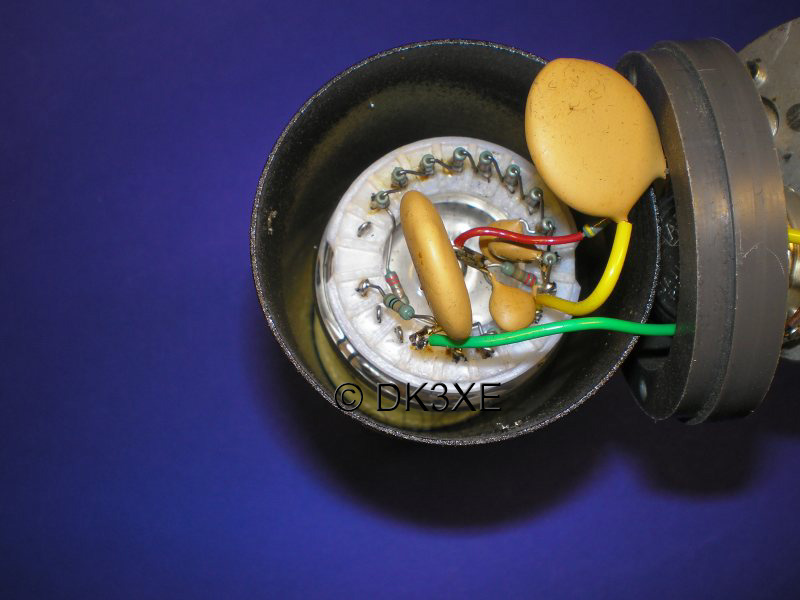

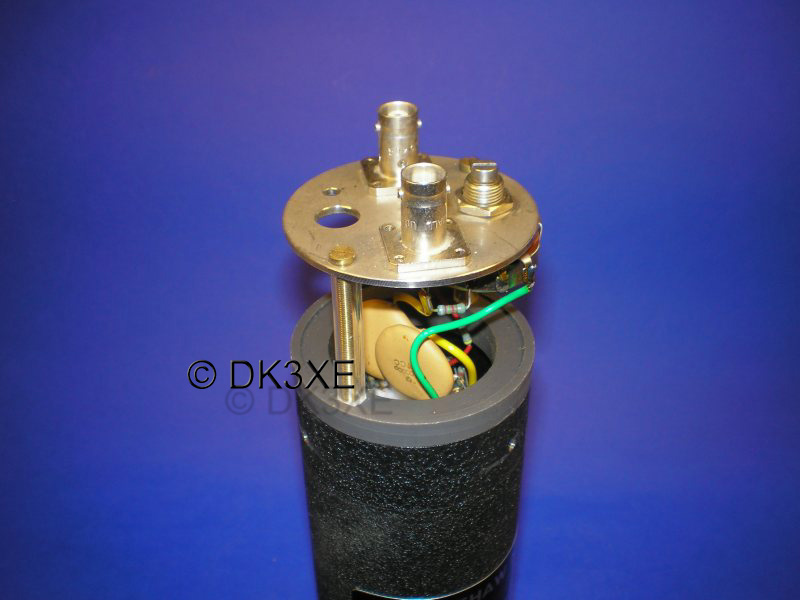

Durchfluss-Szintillationssonden
von Harshaw.

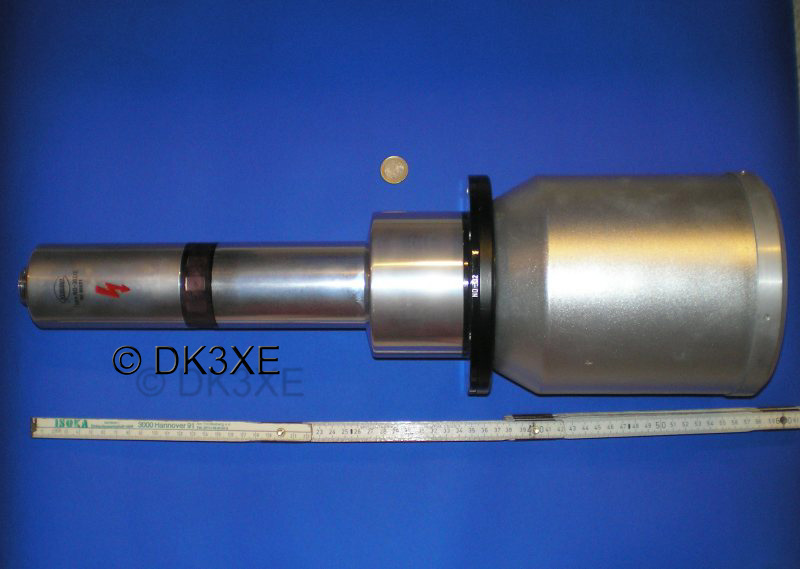

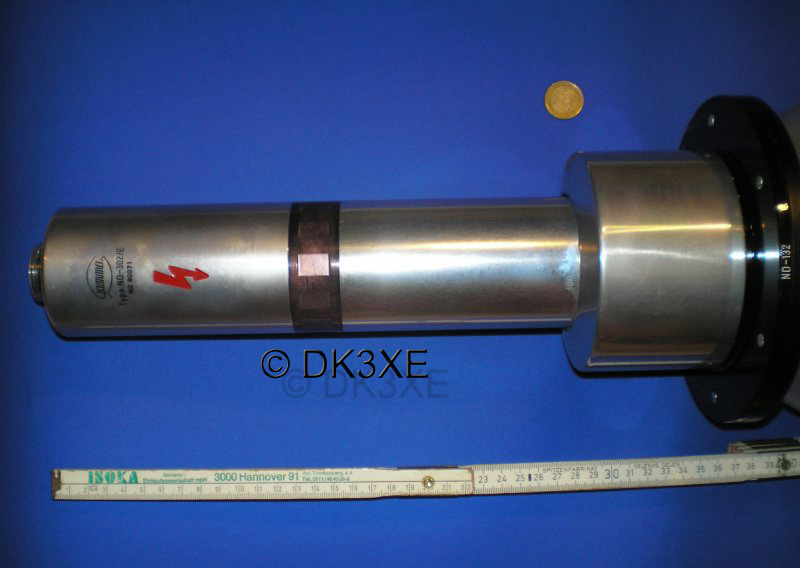

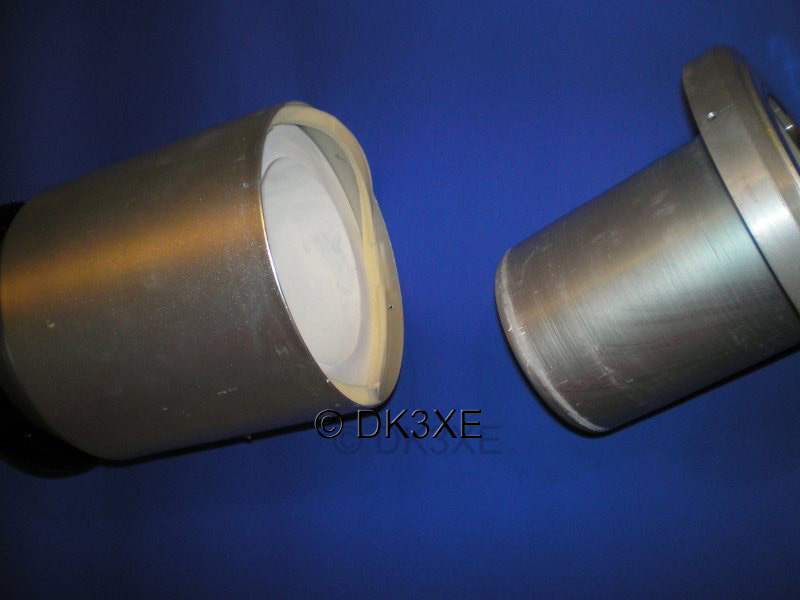

Der Monster-Kristall aus
einem Bohrlochmessplatz....

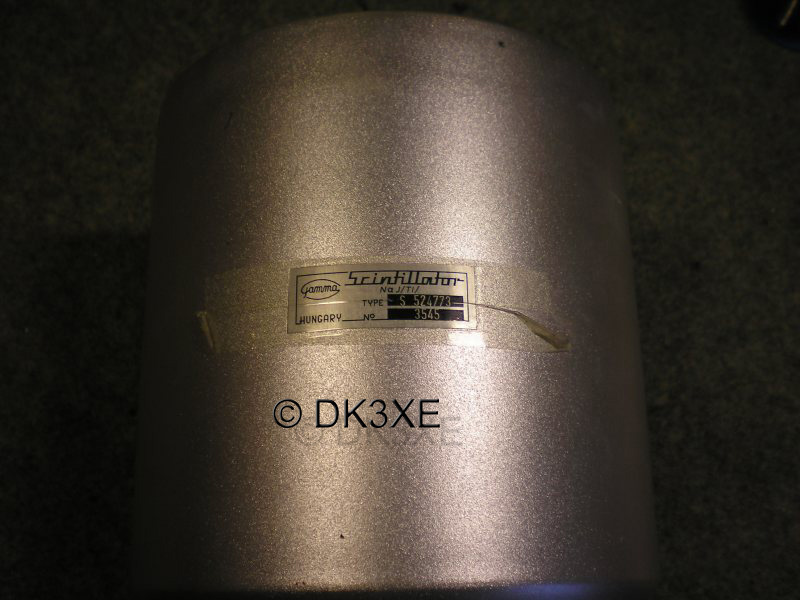

Hersteller: Gamma/Budapest
Type: ND-123 S 524773
Länge über alles ca. 60cm
Länge Kristall ca.: 18cm
Durchmesser Kristall: 16cm

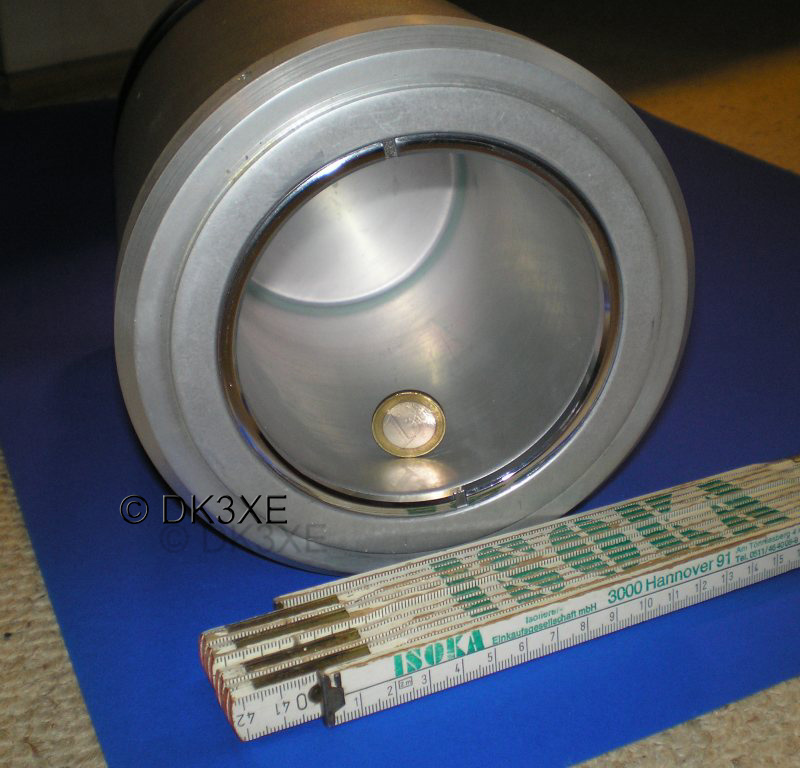

Durchmesser Bohrloch: 11,5cm
Tiefe des Bohrlochs rd.: 16cm

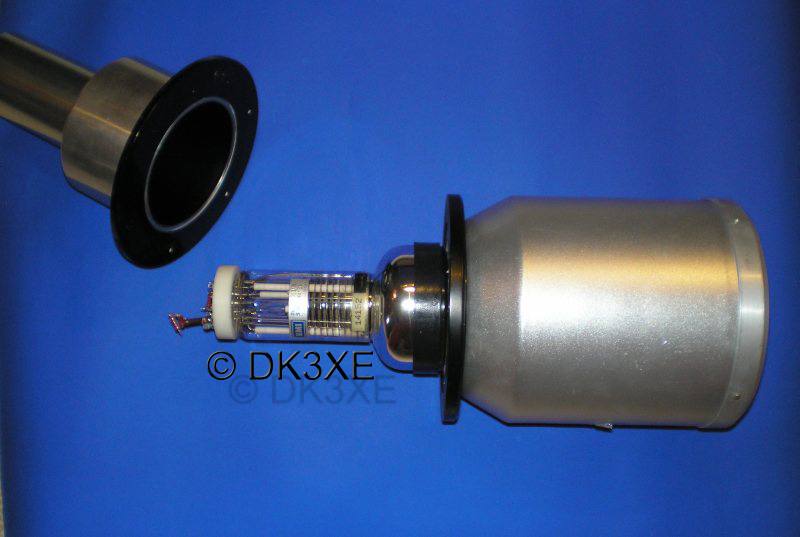

SEV: 9531B von EMI
Von der rechten Kante bis zu ersten
schwarzen Absatz = Kristall
Zwischen den beiden schwarzen
Ringen sitzt der SEV.
|
Links der Hochspannungsanschluss
|
|
|
 |
 |
 |
